IGBTゲート信号仕様変更の回路設計

IGBT ゲート入力信号レベルを12[V] から5[V] に仕様変更しました。IGBT のドライブ回路の変更を最小限で実現可能かの目安を、SPICEも活用しながら、短納期(1日間)で対応致しました。

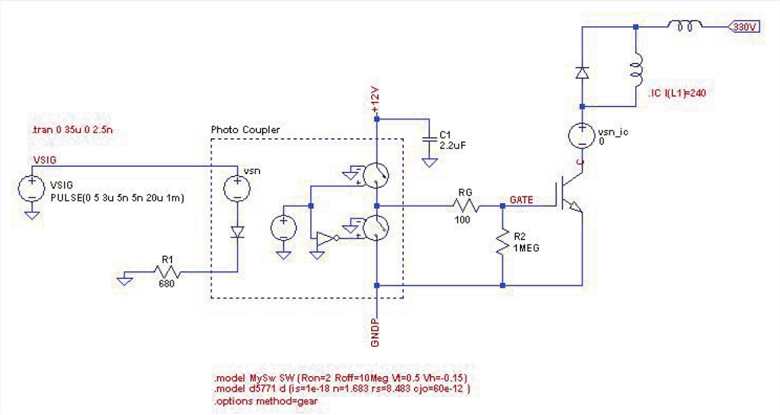

回路図（フォトカプラは、等価回路）

　特徴　

・IGBT ゲート入力信号レベルを12[V] から5[V] に変更しました。
・短納期で回路検証を実施する為、SPICE シミュレーションで基本動作を検証しました。
・IGBT は、基本動作のみを反映させたパラメータモデルを採用しました。
・フォトカプラは、最小限の過渡解析で再現性のある等価回路モデルを採用しました。
・最終的には、IGBT の過渡解析モデルより、損失マップを作成しました。

■ pdfファイルはこちらからダウンロードしてください。
