LP44：MCUの状態遷移図の作成【製作事例】

お客様に必要な製作代行を致します。MCU等の書込み、回路基板及びハーネス等の筐体への組立ての事例をご紹介し、ご相談も含めご対応致します。

MCUの状態遷移図の作成

TOF センサーの開発機のMCU の状態遷移図を作成し、組み込みプログラムの担当部署に依頼しました。TOF センサーの開発担当に仕様をヒアリングし、状態遷移図を作成し、意思疎通を図りました。

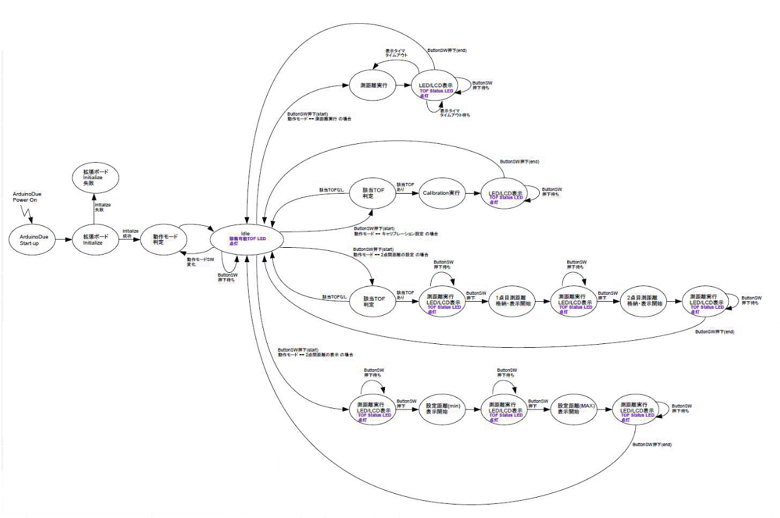

状態遷移図

　特徴　

・TOF センサーの開発機の動作手順のヒアリングを実施し、MCU の動作を検討しました。
・ヒアリングをした手順をフローチャートに展開しました。
・LED 表示、LCD 表示及びエラー表示についてのステートメントを記載しました。
・動作モード1(TOF 単体の測距離) 及び動作モード2(2 点間距離測定) を記載しました。
・状態遷移図が整備されていることで第三者の関与、担当者引継ぎも容易になります。
