超低電圧昇圧回路

入力電圧が超低電圧(10m[V])である値から出力電圧を380m[V]に昇圧する回路の製作です。10m[V]を昇圧するICはありませんので、トランスと電源ICの組み合わせで実現しました。

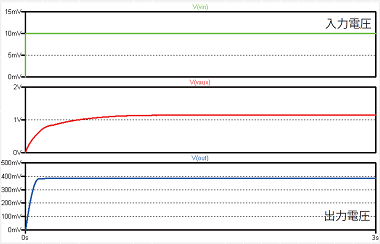

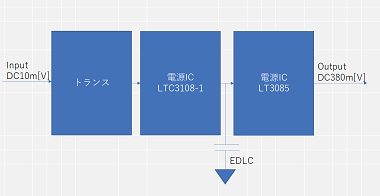

回路ブロック図	SPICEシミュレーション検証

　特徴　
・入力電圧10m[V]を出力電圧380m[V]に昇圧するハーベスティング回路です。
・20m[V]以下の超低電圧を昇圧するICは存在しない(2022年10月現在)。
・回路構成のメインを昇圧トランスとし、最終段は電源ＩＣの構成です。
・動作検証は、事前にSPICEにてシミュレーション検証を行いました。
・出力電圧は、EDLC(電気二重層キャパシタ)にて蓄電可能な構成にしました。

■ pdfファイルはこちらからダウンロードしてください。
