センシング情報のオフセット電圧対応回路

センサーからの取得データに何らかの理由でオフセット電圧を加算させたい場合があります。この回路は２つのキーデバイスを採用し、任意のオフセット電圧を加え、増幅を行ったのち、ADC、MCUへ取り込むものです。

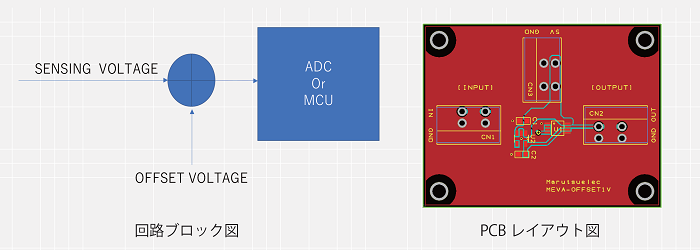

回路ブロックと　実際の基板図面

　特徴　

・MSOPパッケージのJFET入力計装アンプ「AD8220」を採用しました。
・増幅度は、オペアンプで任意に決定でき、オフセット電圧を設定できます。
・オフセット電圧は、高性能なリニア電源ICの採用で小型化できます。
・今回は、オフセット電圧が１Vの為、「LD39015M10R」を採用しました。
・入力信号に対して任意の増幅度及びオフセット電圧にてADC、MCUに取り込めます。
