LP51:可変パルス電圧制御回路【制御回路】
お客様に必要な制御回路を最適なアルゴリズムも含めご提案致します。必要に応じて、アルゴリズムを考慮し、MCUの組み込みプログラミングもご提供致します。 |

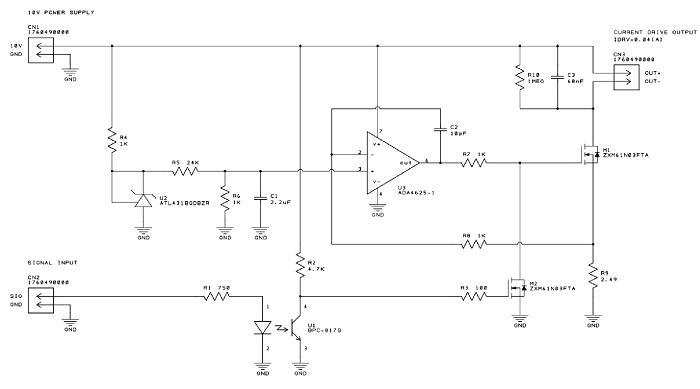

可変パルス電圧制御回路 ヒータドライブ回路の制御回路です。PWM制御が一般的ですが、電圧値を可変させて駆動回路に必要な信号を送信しています。電圧・電流値をセンシングし、可変パルス条件をPCで計算しています。 |
![]() 歪情報を可視化するブロック図 |
特徴 ・ヒータドライブ回路を含めた可変パルス電圧制御回路です。 ・ヒータ付近の電圧値及び電流値をセンシングして、PCに入力しています。 ・PCに取得したデータからLabViewで計算された可変パルス電圧信号を生成します。 ・PCから出力された信号は、フォトカプラで絶縁され、伝送されます。 ・ヒータ回路に必要な電流値はパワーMOSFETを採用し、駆動しています |
