LP53:PWM制御及び可変電圧制御回路【制御回路】
お客様に必要な制御回路を最適なアルゴリズムも含めご提案致します。必要に応じて、アルゴリズムを考慮し、MCUの組み込みプログラミングもご提供致します。 |
PWM制御及び可変電圧制御回路 NIで生成されたPWM制御信号をドライブ回路に必要な0.5[A]まで増幅させて、出力させます。また、PWM制御信号の電圧を3-12[V]の範囲で変化させることが可能です。 |

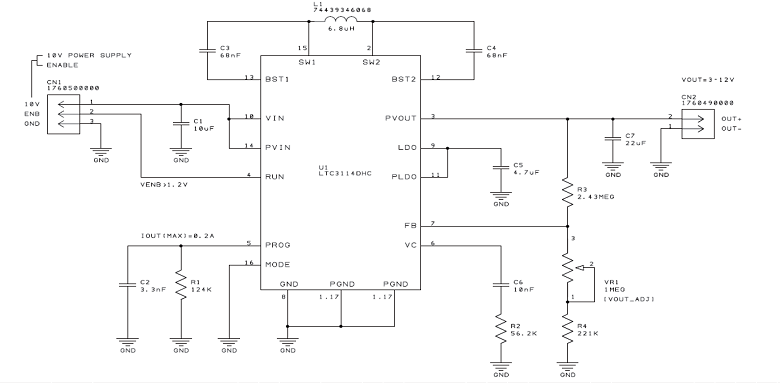

![]() 回路図 |
特徴 ・NI(NATIONAL INSTRUMENTS)で生成させたPWM制御信号を入力します。 ・ドライブ回路に必要な電流値まで増幅させ、出力します。 ・PWM制御信号の電圧を3-12[V]の範囲で可変することが出来ます。 ・キーデバイスは、同期整流式昇降圧IC「LTC3114DHC」を採用しています。 ・LTC3114-1 デモ回路をベースにして、LTspiceシミュレーションで事前検証可能です。 |
