LP55：100[V]正負電源回路【電源回路】

お客様に必要な電源回路を最適な回路方式よりご提案致します。二次電池及び電気二重層キャパシタを活用したハイブリッド電源、ワイヤレス給電、環境発電を活用した電源、ノイズを低減した絶縁電源をご提供致します。

100[V]正負電源回路

高電圧のパルス発生回路に必要な正負電源を回路ブロックとして、組み込みました。電源ICは、「LT3751EUFD#PBF」をキーデバイスにしました。正負回路は、トランスにて実現しています。

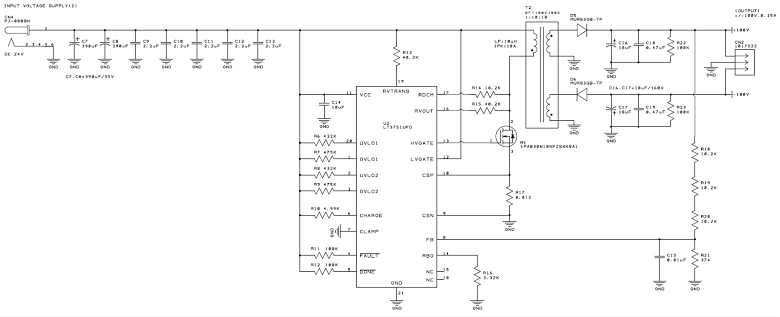

回路図

　特徴　

・高電圧正負パルス信号発生回路に必要な正負電源を回路ブロックにて付加出来ます。
・電源ICは、「LT3751EUFD#PBF」」をキーデバイスに採用致しました。
・入力電圧は24[V]、出力は、±100[V]0.15[A]となります。任意の入出力にて対応可能です。
・「LT3751EUFD#PBF」にてあらゆるサイズのコンデンサを充電可能です。
・LT3751デモ回路をベースにして、LTspiceシミュレーションで事前検証可能です。

■ pdfファイルはこちらからダウンロードしてください。
お見積り・ご相談は無料です。　お気軽にお問合せ下さい。
