高電圧1M[Hz]パルス発生回路

高電圧の±100[V]パルス発生回路(Vp-p=200[V])です。使用用途は、実験用になります。必要な電源回路は、±100[V]、±12[V]です。発信回路は、オペアンプ、増幅部はトランジスタを採用しています。

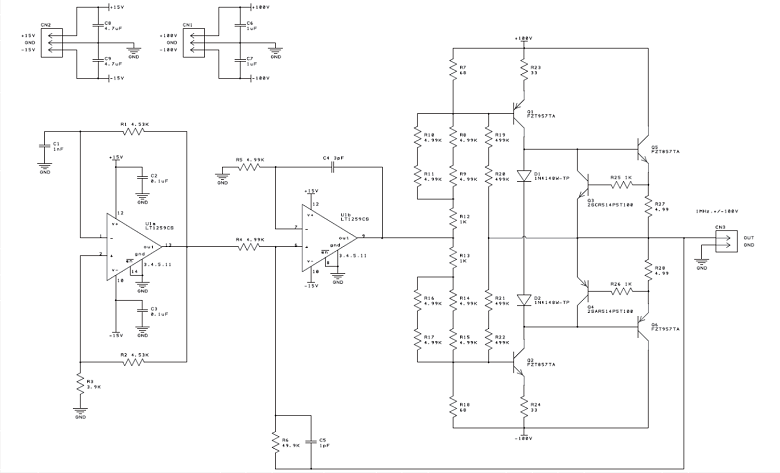

回路図

　特徴　

・実験で使用する高電圧の±100[V]パルス発生回路(Vp-p=200[V])です。
・必要な電源回路は、±100[V]、±12[V]です。回路基板に組み込むことは可能です。
・発信回路はオペアンプ、増幅部はトランジスタを採用しディスクリート回路で実現。
・この事例での発信回路の周波数は、1M[Hz]ですが、任意の周波数で対応可能です。
・回路基板試作前に、LTspiceシミュレーションで事前検証可能です。
