評価検証治具の為の 10ch 分配回路基板製作

複数の回路基板への電源供給、信号テスト等で活用できます。　ブレッドボード上で展開する事が多い作業ですが、配線が不安定な為、作業効率を考慮し、回路基板化致しました。

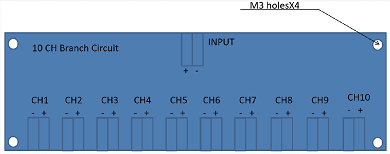

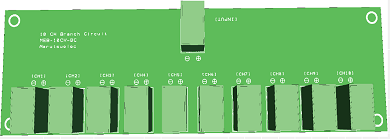

レイアウト図	評価治具用回路基板完成図

　特徴　

・入力数1に対して、出力数10に分配する10ch分配回路です。
・評価検証時に10枚の回路基板に電源供給及びテスト信号を配線し、検証作業を実施。
・評価検証時に工数がかかるので、評価治具を製作し、工数を大幅に削減した。
・評価検証作業が容易なターミナルブロックを採用しています。
・煩雑な評価検証の環境を１つの回路基板に纏め、評価治具用の回路基板を製作致します。

■ pdfファイルはこちらからダウンロードしてください。
お見積り・ご相談は無料です。　お気軽にお問合せ下さい。
