LVモジュール組み合わせ 1.USB-DAC (3)リアパネルの加工と電源回路の取り付け
ハイレゾ対応USB-DACの製作 (3)
~LVモジュール組み合わせ USB-DACを作る
AC/DC電源基板とフロント基板が完成したら、次はリアパネルの加工を行います。

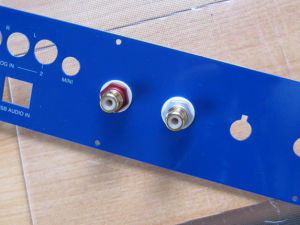

5.リアパネルにRCAジャック取り付け

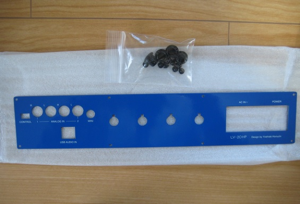

リアパネルの部材です。取り付けねじと、穴塞ぎカバーが同梱されています。

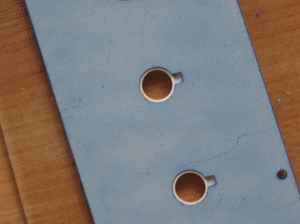

このRCAジャックは、9.5mmの穴が必要なため、リアパネルの穴を少し広げる必要があります。

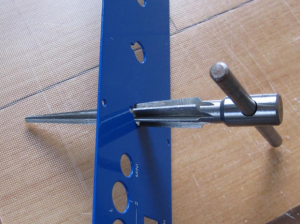

テーパーリーマがあれば簡単に広げられます。

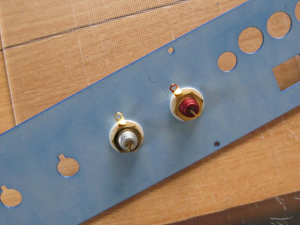

白い絶縁用プラスチックの突起が穴に入る大きさならばOKです。
6.組み立て

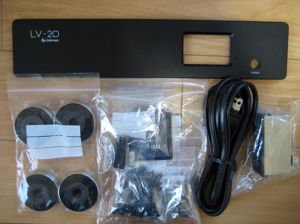

CASEに同梱されている部品です。

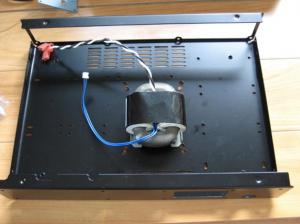

①トランスの取り付け
M3×5mmのねじにワッシャーを入れて裏から止めています。

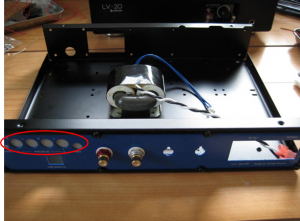

②リアパネルの組み立て

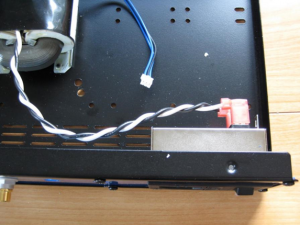

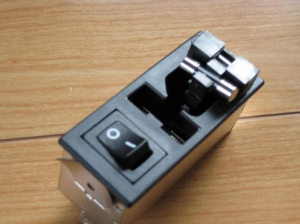

③リアパネルに電源SWを取り付けて、トランスのワイヤーを接続します。
7.AC/DC基板の取り付け

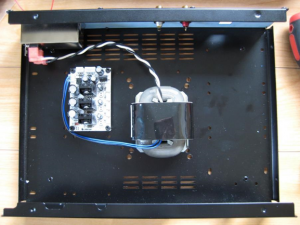

AC/DC基板は、最初に10mmのスペーサーをM3×5mmのねじで4か所裏からとめて、基板を載せてM3×5mmのねじで固定します。
トランスの2次コネクターは、CN1に接続します。

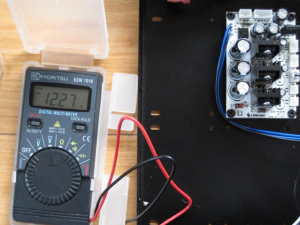

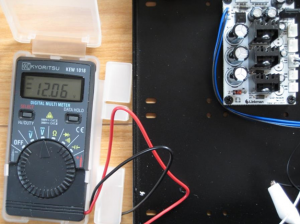

この状態で、電源コードを接続して、AC/DC電源基板の動作を確認します。

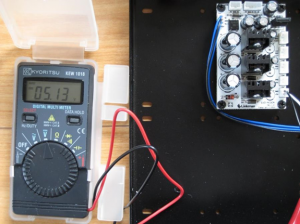

5Vは5.13Vで正常に出力されています。
以上で、リアパネルの取り付けと電源回路の取り付け確認が完了しました。
