LP63：超昇圧電源回路 【電源回路編】
| お客様に必要な電源回路を最適な回路方式よりご提案致します。二次電池及び電気二重層キャパシタを活用したハイブリッド電源、ワイヤレス給電、環境発電を活用した電源、ノイズを低減した絶縁電源をご提供致します。 |

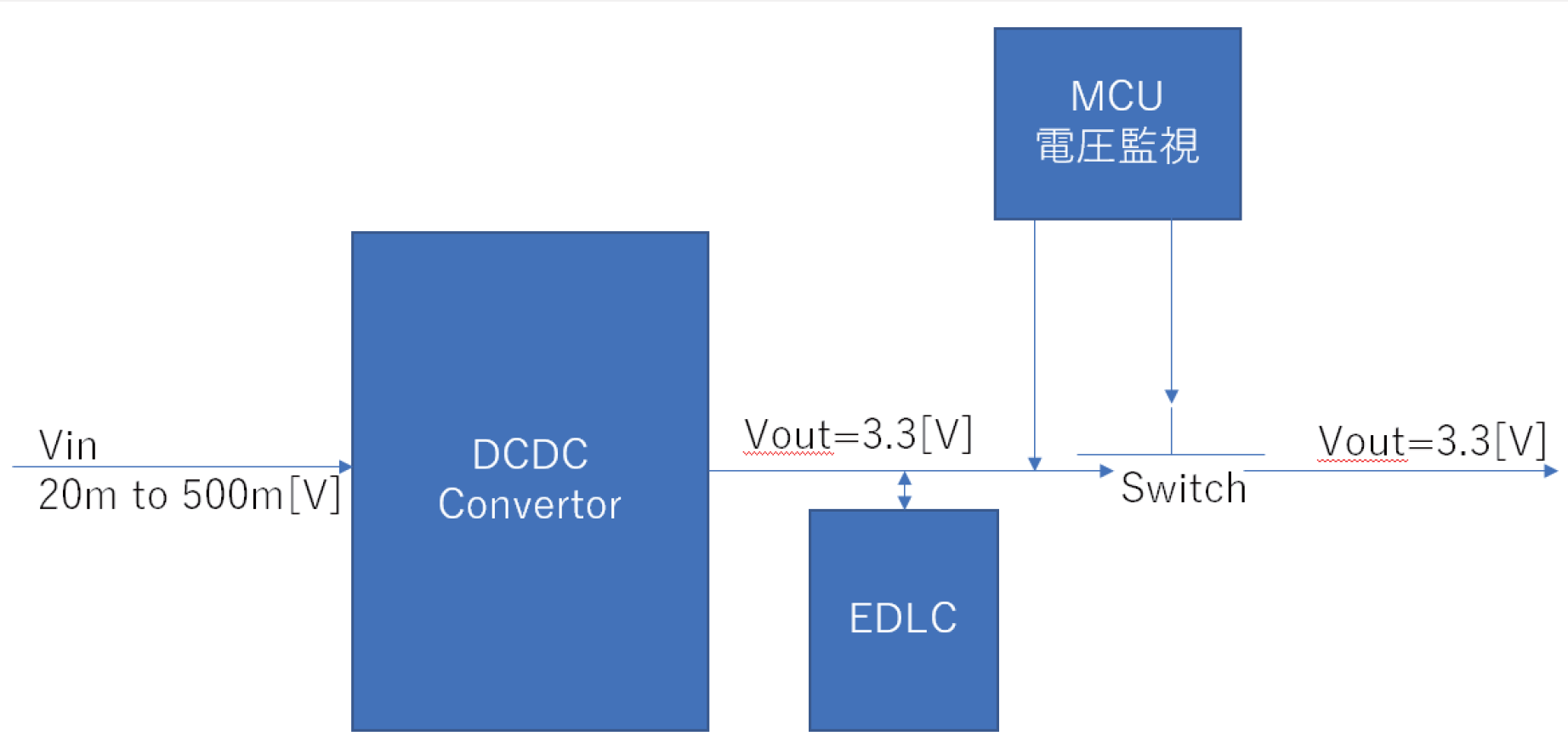

| 超昇圧電源回路 入力電圧が20m[V]から500m[V]まで可変された値から出力電圧を3.3[V]に昇圧する電源回路です。DCDCコンバータ回路には昇圧トランスを含みます。MCUによる電圧監視機能も付加しています。
|
||
| 特徴 ・入力電圧10-500m[V]を出力電圧3.3[V]に昇圧するハーベスティング回路です。 ・20m[V]以下の超低電圧を昇圧するICは存在しない(2023年7月現在)。 ・昇圧回路構成のメインを昇圧トランスとし、最終段は電源ＩＣの構成です。 ・入力電圧源が発電デバイスの場合、入力電圧に応じて、MUCにて出力を遮断します。 ・出力電圧は、EDLC(電気二重層キャパシタ)にて蓄電可能な構成にしました。 |
||
