LP65：センサーレス温度制御回路 【駆動回路】
| お客様に必要な駆動回路を最適な回路方式よりご提案致します。モータ駆動、回生電力とモータ駆動の連携、ペルチェ素子の駆動、小信号駆動デバイスからパワー半導体の駆動まで、制御も含めご提供致します。 |

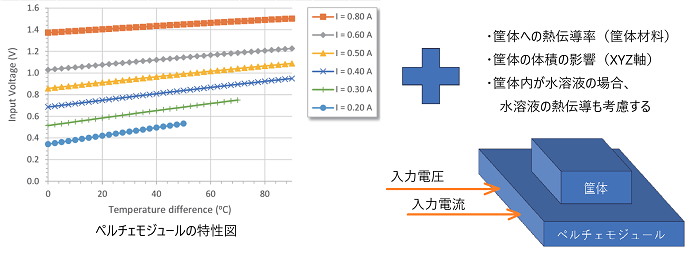

| センサーレス温度制御回路 温度センサーを使用せず、ペルチェ素子の入力電圧及び入力電流から対象となる温度を推定し、温度を制御する回路を製作しました。 筐体内の水溶液を介して対象物を加熱する場合には事前に熱伝導率を考慮に入れて温度制御を行います。
|
||
| 特徴 ・温度センサーを必要としないため、MCUが不要であり、シンプルな構成になります。 ・ペルチェ素子の特性と対象物への熱伝導を考慮し、温度推定の確度を向上させます。 ・入力電圧と入力電流の関係図から温度制御をします。 ・サーミスタなどの温度センサー回路の追加は可能です。 ・必要に応じて温度センサーの追加で、表示機能やMCUによるPID制御も追加可能です。 |
||
| ■ pdfファイルはこちらからダウンロードしてください。 お見積り・ご相談は無料です。 お気軽にお問合せ下さい。  |
