LP71：ペルチェ素子正負可変定電流駆動回路【駆動回路】

お客様に必要な駆動回路を最適な回路方式よりご提案致します。モータ駆動、回生電力とモータ駆動の連携、ペルチェ素子の駆動、小信号駆動デバイスからパワー半導体の駆動まで、制御も含めご提供致します。

ペルチェ素子正負可変定電流駆動回路

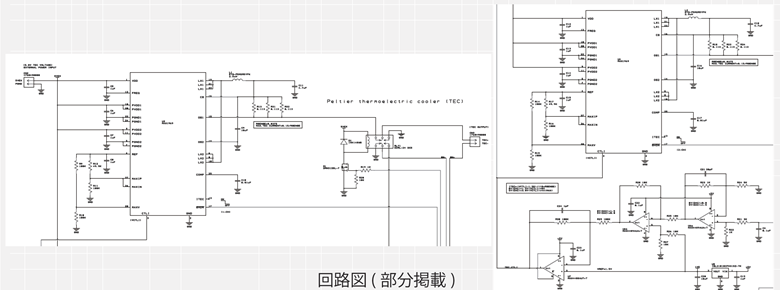

ペルチェ素子の駆動回路を設計しました。駆動にはあたってはPWM制御ではなく正負方向での可変電流回路を用いています。正負方向の切り替えは、専用ICを2個使用してリレー制御します。信号制御にはMCUを採用しました。

　特徴　

・ペルチェ駆動回路をPWM制御ではなく、可変定電流回路にて駆動回路を正負で実現。
・ペルチェ素子に印加される電流はカレントセンシングで読み取ります。
・ペルチェ素子の温度は温度センサーで読み取ります。
・ペルチェ素子の正負の駆動回路は、MCUからの信号にて、リレー制御で実現します。
・ヒステリシスを軽減するために適切なアルゴリズムやフィードバック制御を実装します。

■ pdfファイルはこちらからダウンロードしてください。
お見積り・ご相談は無料です。　お気軽にお問合せ下さい。
