タイマーリレーの検査治具製作

　量産に採用したタイマーリレーの検査治具を製作しました。この回路基板１枚で２種類のタイマーリレー(オンディレー及びオフディレー) の検査を設定条件を変更しながらLEDで動作検証が出来ます。

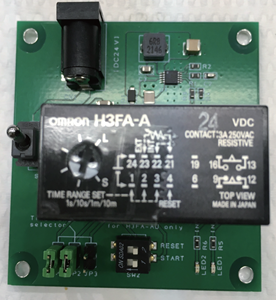

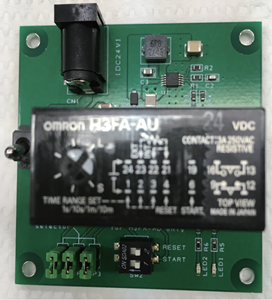

オンディレーのタイマーリレー	オフディレーのタイマーリレー

　特徴　

・回路基板１枚で２種類のタイマーリレー(オンディレー及びオフディレー)の検査可能。
・タイマーリレーのステータスの状態を２つのLEDの点灯状態で動作確認が出来ます。
・OMRON製品のH3FA-A及びH3FA-AUの事例になります。
・TIMEのレンジを3つのジャンパーピンで設定出来ます。
・H3FA-AUについてSTART及びRESETのステータスをDIPスイッチで設定できます。

■ pdfファイルはこちらからダウンロードしてください。
