LP77：電圧電流用データロガー回路【製作事例】

お客様に必要な製作代行を致します。MCU等の書込み、回路基板及びハーネス等の筐体への組立ての事例をご紹介し、ご相談も含めご対応致します。

電圧電流用データロガー回路

　電圧・電流をセンシングし、マイクロSDカードに記録可能なArduinoのシールド基板です。RTC(リアルタイムクロック)を搭載していますので、センサー取得値の時間を記録することも可能です。

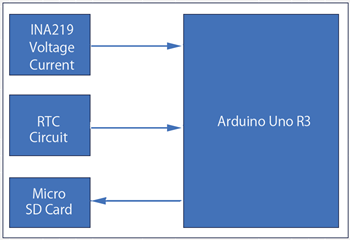

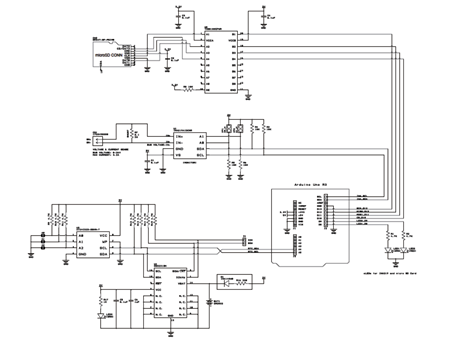

回路ブロック図	回路図

　特徴　

・プログラミングしやすいArduinoのHATの回路基板になります。
・電圧電流センサーは、INA219を採用しています。センサー選択の最適化は可能です。
・マイクロSDカードで記録することが出来ます。
・RTCの電源は、CR2032の電池を採用しておりますので、無給電でも機能します。
・お客様の必要な機能を追加(例：LTE, WiFi)し、カスタマイズ可能です。

■ pdfファイルはこちらからダウンロードしてください。
