LP84:MCUに入力する疑似入力信号回路治具の製作【製作事例】

お客様に必要な製作代行を致します。MCU等の書込み、回路基板及びハーネス等の筐体への組立ての事例をご紹介し、ご相談も含めご対応致します。

MCUに入力する疑似入力信号回路治具の製作

　MCUを含むシステム回路をテストする為の疑似入力信号回路基板を製作しました。ＶＲにて直接DC±2.5［V］の信号を入力することが出来ます。また物理的なSWでＯＮ／ＯＦＦ信号を入力出来ます。

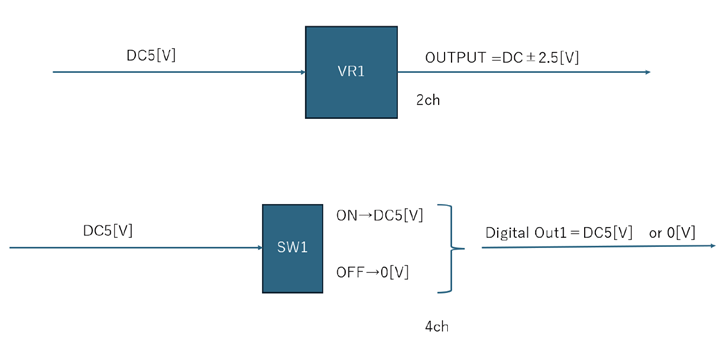

概念図

　特徴　

・ＭＣＵを含むシステム回路をテストする為の疑似入力信号回路基板を製作しました。
・センサー値を擬似し、ＶＲ（可変抵抗）にて直接ＤＣ±２．５Ｖ［V］の信号を入力します。
・物理的なスイッチにて、ＭＣＵに入力される信号を擬似します。
・任意の信号及び必要なチャンネルにて擬似入力信号回路基板を製作致します。
・メイン回路基板が完成する前のＭＣＵプログラミンの先行開発が可能になります。
