SiC MOSFETを活用した5kW絶縁双方向DCDCコンバーター回路

　DAB(Dual Active Bridge)回路方式を採用した5kWの絶縁双方向DCDCコンバータ回路です。高圧側にSiC MOSFETを採用し、高い電力変換効率に貢献しています。高圧側入力電圧は、DC750[V]です。

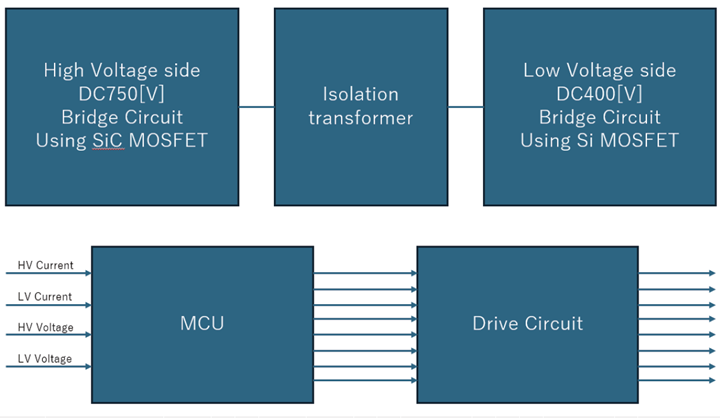

概念図

　特徴　

・DAB回路方式左右双方にフルブリッジ回路で構成され位相差を調整する回路方式です。
・位相シフトによる電力伝送にてソフトスイッチングが可能であり、高効率が期待出来ます。
・高圧側にSiC MOSFETを採用し、高い電力変換効率を実現しています。
・この事例は、高圧側入力電圧はDC750[V]、低圧側入出力電圧はDC400[V]です。
・高圧側及び低圧側電流センシング及び電圧センシングにて、MCU制御を実施します。
