生体信号増幅回路

　人体の2点の生体信号をアナログ信号で差動入力し、バンドパス・フィルターを経由して、MCUに取り込み、MCU内で計算処理する回路です。　電源は、絶縁された3[V]及び5[V]ラインを使用しました。

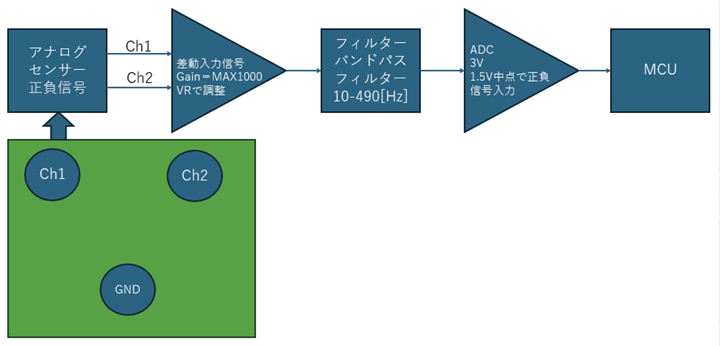

回路ブロック図

　特徴　

・回路に必要な電源は、外部の絶縁電源より、３[V]、５[V]ラインから供給します。
・バンドパス・フィルター回路設計は、SPICEで検証した回路を採用した。
・ADCは、１．５[V]中点で正負信号を入力している。　ADS1115を採用した。
・回路基板製造前にSPICEシミュレータにて、全体の回路機能動作を検証済み。
・生体信号は、実験データをCSVにて、任意波形として、SPICEに取り込んでいます。
