LP88:高電圧回路（40KV）【電源回路編】

お客様に必要な電源回路を最適な回路方式よりご提案致します。二次電池及び電気二重層キャパシタを活用したハイブリッド電源、ワイヤレス給電、環境発電を活用した電源、ノイズを低減した絶縁電源をご提供致します。

高電圧回路（40KV）

　正負電源回路とDC-DC COCKCROFT-WALTON回路の組み合わせで、DC40K[V]出力の高電圧回路を実現しています。ダイオードとコンデンサの最適な組み合わせとトランス設計は、SPICEを駆使している。


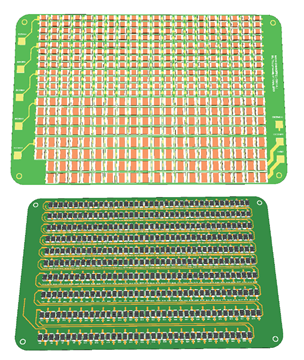

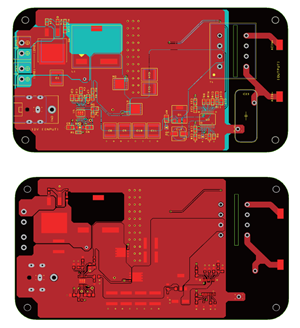

図１　電源部分について	図２　DC-DC COCKCROFT-WALTON回路

　特徴　

・電源回路部分については、正負出力電圧も含め、SPICEシミュレーションで検証している。
・汎用トランスが無いため、カスタムで設計し、トランス製造も実施した。
・実機搭載前にトランス自体のシミュレーションと回路シミュレーションを実施した。
・超昇圧電圧回路は、DC-DC COCKCROFT-WALTON回路方式を採用している。
・ダイオードとコンデンサの組み合わせの最適解は、シミュレーションで算出している。
