3kW双方向DC-DCコンバーター(48V-12V)回路

　xEVと呼ばれるハイブリッド車や電気自動車で必要不可欠な48Vバッテリーと12Vバッテリーが共存しているシステムでの双方向DC-DCコンバーターです。パワーMOSFETにて高効率を実現しました。

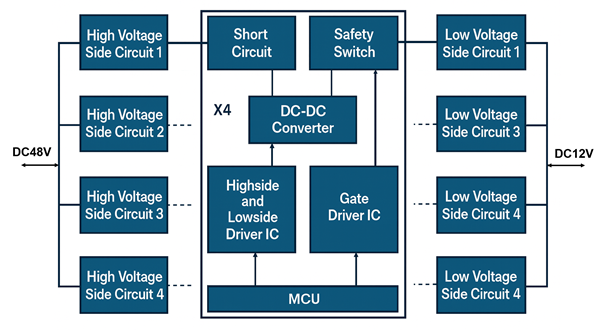

図１　回路ブロック図

　特徴　

・xEVの電力損失低減目的である48VのLiイオンバッテリー採用に対応している。
・既存の12V鉛バッテリーを電源に対応し、双方向システムを効率良く運用できる。
・スイッチングの位相を90度ずつずらし4相の双方向DC-DCコンバーターを実現した。
・最新の世代のパワーMOSFET及びインテリジェントパワーデバイスを採用した。
・回路構成は、4相非絶縁双方向DC-DCコンバーターであり、高効率を実現した。
