3kW非絶縁４スイッチBuckーBoot(４相）回路

　オルタネータ電源のように 28 [V] ± 2[V] 程度変動する系でも、安定して 28 [V] を得られる DC コンバータです。パワー MOSFET にて高効率を実現しました。この回路では、100[A] 出力になります。

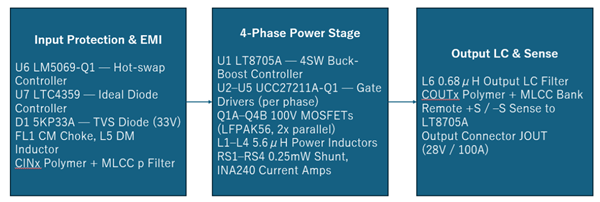

図１　回路ブロック図

　特徴　

・高電力密度・高効率（3kW級／4相インターリーブ）を実現しています。
・位相を90°ずつずらすことで入力・出力リップル電流を相殺しています。
・4相のスイッチングが時間的に分散し、位相分散による低リップル・低EMI化。
・電流検出とフィードバック制御の高精度化を実現しています。
・トランスを使わず、FET＋インダクタのみの回路構成であり、部品サイズ・重量を削減。
