皮膚表面電気触覚電流制御回路

　皮膚表面の電極によって皮膚下の神経軸索を駆動し、電気触覚を実現します。その為には、高電圧回路と電流制御回路が必要になります。感覚の安定化には、感覚閾値と痛覚閾値の制御が需要になります。

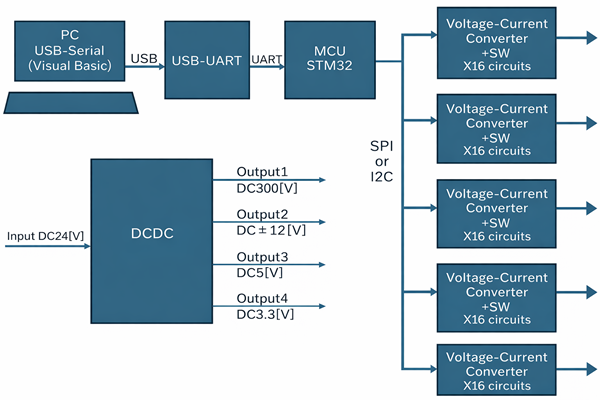

図１　回路ブロック図

　特徴　
・高電圧回路は、昇圧回路にて、300[V]を実現しています。
・この事例では、皮膚表面電気触覚点を64点設け、実装時にはマトリック上に配置。
・電流制御は、電圧制御を行い、電圧－電流変換回路にて実施しています。
・感覚閾値と痛覚閾値は近接しており、指先の湿気も影響するので、微調整が必要です。
・電圧制御(電圧－電流変換回路以前)については、PCから制御を行います。
