モータソリューションのご紹介
【NEW】オプションボードのラインアップが追加！
ブラシレスDC（BLDC）モータを、高効率かつ低コストで駆動する【センサレスベクトル制御方式】に注目が集まっています。
この制御方式は複雑であり、本来導入のハードルが非常に高いものですが、ここに纏めた手順でモータ制御評価キットをお使い頂ければ、初めての方でも、たった1日でセンサレスベクトル制御を始められます。
24V Motor Control Evaluation System for RX23T
【RTK0EM0006S01212BJ】
￥47,000(税抜)
ルネサスが提供する24V Motor Control Evaluation System for RX23Tは、低電圧（24V）永久磁石同期モータ（ブラシレスDCモータ）のソリューションを容易に評価することができるキットです。 キットに含まれるボードやWebからダウンロードできるソフトウェアを用いて、購入後すぐに評価を始めることができます。
また、別売のCPUカードをご購入いただくことで、異なるマイコンでの評価が可能になります。

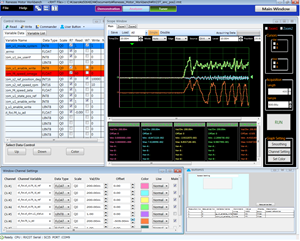

モータ制御開発支援ツール（Renesas Motor Workbench）
Renesas Motor Workbenchは24V Motor Control Evaluation System for RX23Tを利用してリアルタイムにマイコン内部変数の波形表示を行うことや、自動でベクトル制御のパラメータを抽出したりすることができます。
※ダウンロード方法を変更しました。下記のアドレスからダウンロードができます。
https://www.renesas.com/ja-jp/software/D3017783.html
※本ツールをダウンロードするためには、My Renesasへのユーザ登録が必要です。
キット特長
●モータ制御マイコン「RX23T」搭載
●永久磁石同期モータ（ブラシレスDCモータ）対応
●3シャント電流検出機能搭載
●Motor RSSK 用モータ制御開発支援ツールに対応
●過電流保護機能搭載
構成
■24V系インバータボード
・24V永久磁石同期モータ制御機能
・3シャント電流検出機能
・過電流保護機能
■RX23T用CPUカード
■USB mini Bケーブル
■永久磁石同期モータ
■梱包一覧等
動作環境
・IBM PC/AT互換機(USB2.0インタフェース要) *1
・プロセッサ 1GHz以上(ハイパースレッディング、マルチコアCPUに対応)
・メモリ 推奨2GB以上、最低1GB以上(64ビット版Windows 7では2GB以上) *2
・ハードディスク 空き容量600MB以上
・ディスプレイ 1024 x 768以上の解像度、65536色以上
・I/O装置 CD-ROMドライブ
・Microsoft Windows XP / Windows 7 *2
Windows OS以外に必要なソフトウェア環境
.NET Framework 3.5 SP1 + 言語パック
Visual Studio 2012 更新プログラム 4 の Visual C++ 再頒布可能パッケージ(32bit)
Internet Explorer 6.0以上
*1: IBM, PC/ATは米国International Business Machines Corporationの登録商標です。
*2: Windowsは米国Microsoft Corporationの登録商標です。
※インバータボードを使用するにあたり、24V/2Aの電源が必要です。
Linkman製 ACアダプター【ATS065-A240-T】をお使いいただけます。
※プログラム書き込みには、E1エミュレータが必要です。
製品仕様
| ターゲットMCU | RX23T, RX24T,RX24U,RL78G1F：CPUカード交換で対応 |
|---|---|
| ボード構成 | ２枚構成：インバータボード＋CPUカード CPUカードでターゲットMCUを交換 |
| モータ | ホール／エンコーダ無ブラシレスDCモータ 24V, 6W |
| 同梱品 | USB mini Bケーブルl モータ接続ケーブル フェライトコア |
| WEB提供 | 取扱説明書、回路図、部品表 モータ制御開発支援ツール アプリケーションノート／サンプルコード |
インバータ制御部仕様
| 定格出力容量 | 60 VA |
|---|---|
| 定格出力電流 | AC 2 Arms |
| スイッチング周波数 | 2 kHz – 20 kHz |
| 最小デッドタイム | 2.0us (min) |
| DCバス電圧検出 （母線電圧検出） |
抵抗分割による検出 |
| 三相出力電圧検出 | 抵抗分割による検出 |
| 三相出力電流検出 | ３シャント抵抗（50mΩ）による電圧検出 |
| 対応センサ | Hall sensor or Encoder |
| PC通信インタ―フェース （モータ制御開発支援ツール） |
USB mini B |
どんなことができる？
■電源を投入して、ボード上のボリュームを回すだけで、BLDCモータを好きな速度に回転させられます。
（ソフトウェア書き込み済み）
■WEB公開している各種サンプルソフトを書き込んで使用することが可能です。
■PCとボードをUSBで繋げば、モータ制御パラメータをPC上でリアルタイムに、
オシロスコープのように表示可能です。（デバッグ効率が上がり、開発期間の短縮にも貢献します）
■パラメータを変えながら動作確認できるため、マイコンやモータ制御をより深く理解したいという場合の
学習に役立ちます。
■RX23T（RX24T, RX24U, RL78/G1F）を使ったBLDCモータ制御システムのプロトタイピングができます。
[Check!]
こちらをご覧いただければ、モータ制御評価キットと制御用の実践的なソフトウェア、サポートツールの仕様と特長が一目でわかります！
評価キットの使い方
※サムネイルをクリックすると動画が再生されます。
(1) 評価キット セットアップ編
・同梱物一式の説明
・ボードの接続
・電源投入とボリューム操作によるモータ制御
※ルネサス エレクトロニクス社へ移動します。
RX23T CPUカード、RX24T CPUカードに加え、RX24U CPUカードとRL78/G1F CPUカードが新たにラインアップに追加されました。
各CPUカードを追加購入頂き、RX23T CPUカードと付け替えることで、それぞれのマイコンを用いたモータ評価が可能となります。
※ 24V Motor Control Evaluation System for RX23TにはRX23T CPUカードが同梱されています。
|
NEW RX66T CPUカード
【RTK0EMX870C00000BJ】 ￥13,200(税抜)24V系インバータボードとRX23T CPUカードが同梱されています。
|

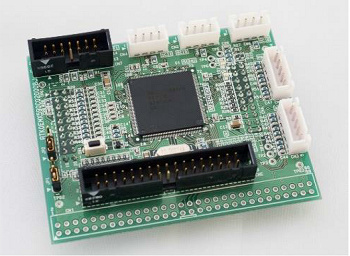

RX24U CPUカード
【RTK0EMX590C02000BJ】 ￥10,830(税抜)RX23T CPUカードが同梱されています。
|

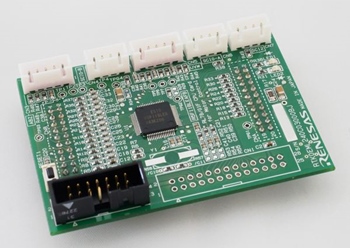

RL78/G1F CPUカード
【RTK0EML240C03000BJ】 ￥10,830(税抜)RX23T CPUカードが同梱されています。
|
|

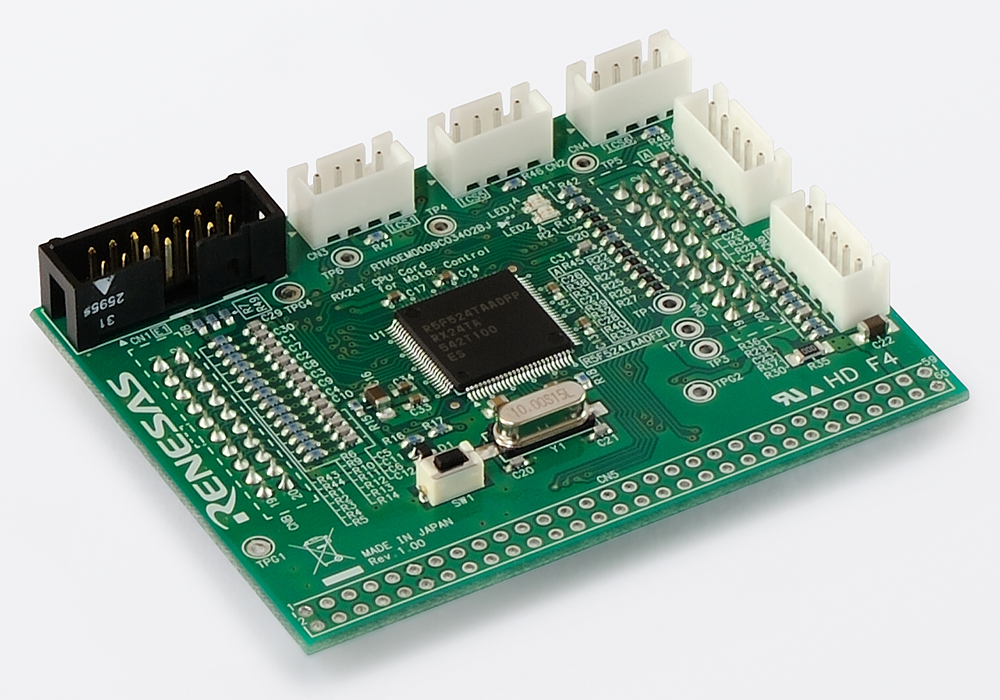

RX24T CPU カード
【RTK0EM0009C03402BJ】 ￥9,500(税抜)RX23Tと比べ、動作周波数・ROMが2倍の高性能マイコンを搭載！
|

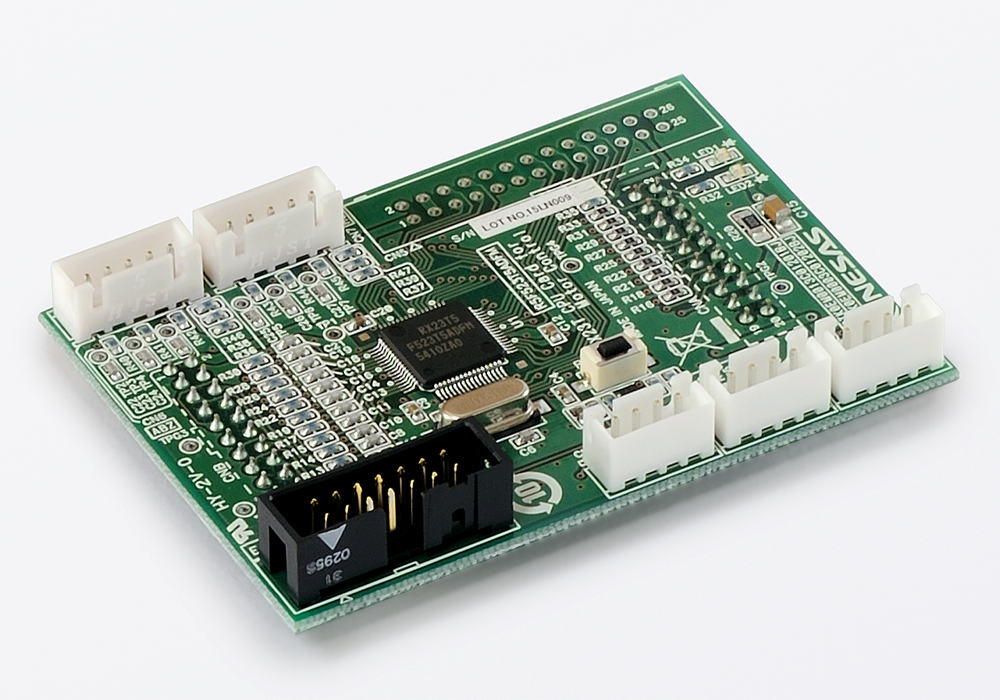

RX23T CPU カード
|

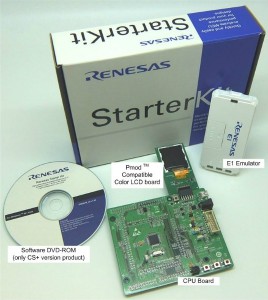

Renesas Starter Kit (RSK)
Renesas Stater Kit は、入門用に最適なキットです。
LCDディスプレイモジュール、オンチップデバッギングエミュレータ、統合開発環境が添付されているので、
開封後すぐに評価が始められます。
RX23TとRX24Tに加え、新たにRX24Uがラインアップに加わりました。
ぜひ本製品で各マイコンの性能・機能を体感してください。
■CPUボード、E1エミュレータ、コンパイラ等の評価ツールが1セットに
-すぐにRXマイコンの評価が可能
■マイコンの制御信号を全て出力可能
-ユーザで作製したボードとの接続が可能
-セットとしてのデバッグも可能
|

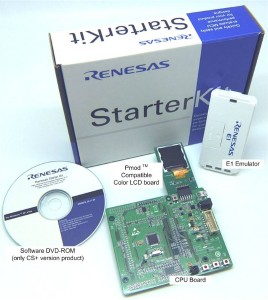

Renesas Starter Kit
|
Renesas Starter Kit
|

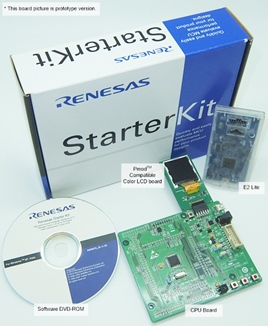

NEW Renesas Starter Kit
|
Renesas Starter Kit仕様
8bit x 4uni x2ch
| RX23T 64pin | RX24T 100pin | RX24U | |||
| CPU | RX v2 w/ FPU | RX v2 w/ FPU | RXv2コア | ||
| 動作周波数 | 40MHz | 80MHz | 80 MHz | ||
| 動作電圧範囲 | 2.7-5.5V | 2.7-5.5V | 2.7-5.5V | ||
| メモリ | ROM | 64-128KB | 128-256KB | 256-512KB | |
| RAM | 12kB | 16kB | 32KB | ||
| DATA Flash | - | - | 8KB | ||
| E2 Data Flash | - | 8KB | - | ||
| 周辺機能 | タイマ | MTU3 | 16bit x 6ch(1motor) | 16bit x 9ch(2motor) | 16bit x 9ch |
| GPT | - | - | - | ||
| TMR | 8bit x2unit x 2ch | 8bitx2uni x4ch | |||
| CMT | 16bit x 4ch | 16bit x 4ch | 16bit x 2uni x2ch |
||
| アナログ | 12bitAD | 1unit x 10ch | 3unit(22ch) | 2unit x 5ch | |
| -同時3ch S/H | 1unit | 1unit | 1unit | ||
| -PG-Amp | - | 4ch | 4ch | ||
| -コンパレータ | 3ch | 4ch | 4ch | ||
| 10bitAD | - | - | - | ||
