BLDCモーターのセンサレスFOC制御回路

　BLDCモーターのセンサレスFOC(Field Oriented Control)回路技術は、電流・電圧情報から回転子位置を推定し、位置センサなしで高効率・高応答なベクトル制御を実現する技術です。

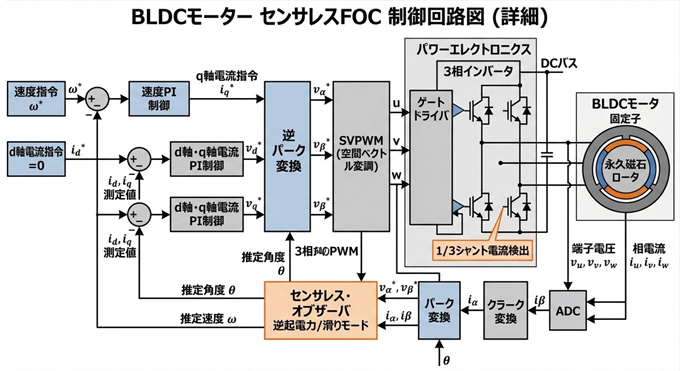

図１　システム全体図

　特徴　
●回転子位置を逆起電力や状態推定器で推定し、位置センサを不要化。
●d-q軸電流を独立制御し、トルク脈動低減と高効率駆動を実現。
●PWMインバータと電流フィードバックにより、高応答な速度制御が可能。
●広い回転域で安定駆動でき、小型機器から高性能用途まで適用しやすい。
●ホールICやエンコーダを省略でき、実装簡素化、信頼性向上に有効かつ小型化可能。
