携帯用小型GNSSシステム

　mosaic-X5 搭載のCOCLO 基板で多周波GNSS を受信し、LTE ルーター経由で補正情報の受信と測位データの送信を行う。STM32 マイコンが電池と筐体温度を常時監視し、表示とファンを自動制御する。

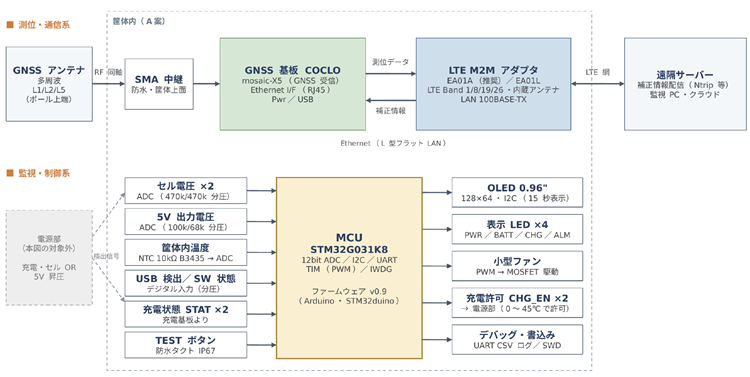

小型GNSSユニット　回路ブロック図（電源回路を除く）

図１回路ブロック図

　特徴　
●多周波受信とRTK 補正で高精度な測位データを遠隔送信出来ます。
●GNSS 基板は既存回路基板を採用し、LTE ルーターをEthernet で直結します。
●セル電圧・5V 出力・温度・USB 給電をMCU(STM32) にて常時監視を行います。
●OLED とLED4 灯で残量・異常検知を表示し、普段は消費電力を考慮し、消灯します。
●現場の状況にて保守性を考慮し、温度連動ファン・CSV ログ・Arduinoで調整容易。

■ pdfファイルはこちらからダウンロードしてください。
