1S×2ホットスワップ・無瞬断5V電源回路

　USB-C 5V 入力から2 本の18650 を個別に充電し、理想ダイオードで合成したセル電圧を5V/3A へ昇圧する。USB 接続中はUSB から直接給電し、抜くと無瞬断で電池駆動へ切り替えて5V を供給する。

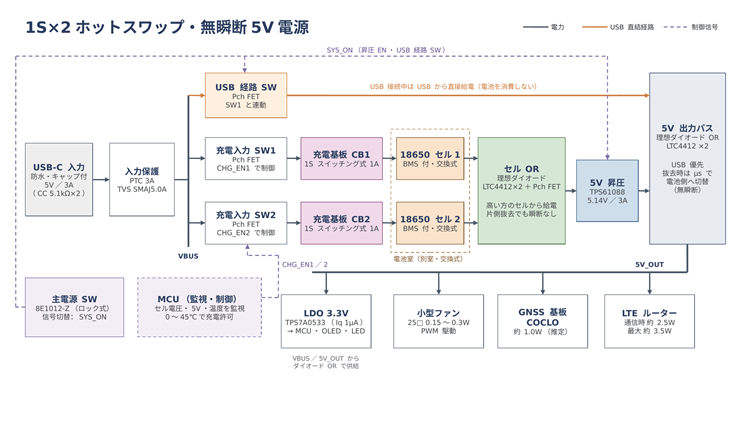

図１回路ブロック図

　特徴　
●セルごとに専用の充電基板を備え、残量差があっても電池間に電流が流れない。
●理想ダイオードで2 本を合成し、1 本ずつなら電源を切らずに交換ができる。
●USB 接続中は直接給電し、抜くと無瞬断で電池駆動へ自動で切替える。
●大電流を直接切らず、昇圧のEN を切り替える信号方式で接点を保護する。
●MCU が筐体内の温度を監視し、0 ～ 45℃の範囲だけで充電を許可する温度連動充電。
