モジュール式プラットフォームを活用してDC/DCレギュレータの評価を簡素化
マルツ最新情報 No.2159（2026年10月6日）
マルツ最新情報 |
MAIL MAGAZINE No. 2159 2026. 10. 6 |
 |
モジュール式プラットフォームを活用してDC/DCレギュレータの評価を簡素化 (DigiKey社【アプリケーションラボ】技術解説記事のご紹介) |

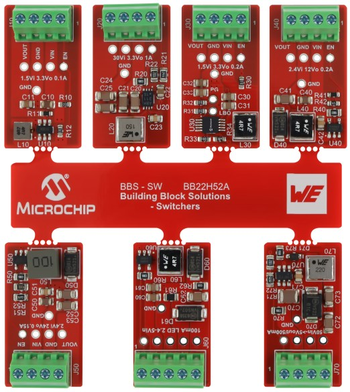

| 「アプリケーションラボ」は、DigiKey社のご協力をいただいて、DigiKey社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、評価が難しいDC/DCレギュレータに対して基板条件を共通化することで評価を容易にするMicrochip社のモジュール式プラットフォームについて解説した記事をご紹介します。 ■モジュール式プラットフォームを活用してDC/DCレギュレータの評価を簡素化 DC/DCコンバータは、現代の電子機器に欠かせない回路です。しかし、用途に適したDC/DCコンバータの設計は、意外と手間がかかります。一般的には、入出力電圧や出力電流などの要求仕様から、レギュレータのトポロジ(降圧、昇圧など)と動作特性を決め、それに合うICを選択します。 ただし、同じICを使っても、GNDの面積、スイッチングノードの配線長、放熱パッドの処理などによって、温度上昇や損失が変わります。さらに、レイアウトによって、出力リップル、スイッチングノイズ(EMI)、負荷変動時の応答なども変わります。そのため、評価ボードで得た結果が実機と一致しないことが多く、検証に時間がかかります。 そこで、Microchip Technology社のBB22H52A(Building Block Solutions-Switchers：BBS-SWボード)を使用すると、複数のDC/DCコンバータを共通の基板条件で比較することができます。すなわち、トポロジやICの違いによる特性の差を、基板の違いに左右されずに確認することができます。 BB22H52Aは、Microchip社製のモノリシックDC/DCスイッチングレギュレータの機能を評価するための、モジュール式デモ用プラットフォームです。1枚の基板に、異なるDC/DCコンバータを搭載した7つのサブモジュールで構成されています。 各サブモジュールは、独自の入力端子と出力端子、イネーブルネットワーク、専用の受動部品セットを備えていますが、基板の層構成やグランド基準、コネクタ仕様は共通です。 搭載されているICは、MCP16251(昇圧)、MCP16311(降圧)、MCP16331(降圧)、MCP16411(昇圧)、MCP1663(昇圧)、MCP1664(LEDドライバ)です。受動部品には、Wurth Elektronik製のインダクタ、積層セラミックコンデンサ(MLCC)、厚膜抵抗、端子台を使用しています。 電圧、電流、波形の測定に使えるテストポイントとコネクタを備えており、効率、リップル、過渡応答を確認でき、回路図、部品表、ガーバー、Altiumファイルも公開されています。 【アプリケーションラボ】の解説記事では、従来は直接レギュレータの特性を比較して評価することが難しかった理由について解説した後、Microchip社製の堅牢な部品を搭載したモジュール式プラットフォームBB22H52Aを紹介しています。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。  BB22H52A ▽ビルディングブロックソリューション-スイッチャ(BBS-SW)ボード【BB22H52A】
|
|
