2.4GHz帯と5.2GHz帯の電磁波を可視化できる電子工作キット「電磁波レベルメーターGX(キット)」好評発売中！
マルツ最新情報 No.2160（2026年10月8日）
マルツ最新情報 |
MAIL MAGAZINE No. 2160 2026. 10. 8 |
 |
2.4GHz帯と5.2GHz帯の電磁波を可視化できる電子工作キット 「電磁波レベルメーターGX(キット)」好評発売中！ |

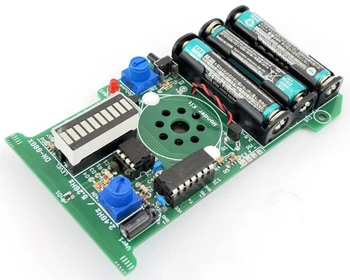

| 今回は、共立電子産業株式会社が販売するワンダーキットシリーズの組み立てキット「電磁波レベルメーターGX(キット)」をご紹介します。本製品は、はんだ付けが必要ですが電磁波を可視化できる電子工作キットです。 基板上のダイポールアンテナで、2.4GHz帯と5.2GHz帯を中心とする電磁波を検波し、受信レベルを10段階のバーLEDで表示します。さらに、受信した電波を簡易検波してスピーカーから音として出力することもできます。なお、表示はdBmやmWなどの具体的な値ではなく、あくまで相対的なレベルです。 2.4GHz/5.2GHz帯の電磁波を検知でき、機器のどのあたりから、どのような周期と強さで電波が出ているのかを知ることができます。たとえば、電子レンジから漏れる電波の検知や、盗聴器(一部の機種)が出す電波の発見にも利用できます。 また、別売の汎用リレーボードを取り付ければ、一定レベル以上の電波を検知するとHighになる外部トリガー出力によって、電波を検知したときにリレーをONにすることができます。さらに、電波の受信強度に応じて0～255の値をUART(115200bps)で出力できるので、USBシリアル変換経由でUARTでパソコンと接続して、データを表示して確認することもできます。  電磁波レベルメーターGX(キット) ▽電磁波レベルメーターGX(キット)【DN-G8GX】 ・単価：￥3,300(税込) ・電源電圧：DC4.5V(3.5～5.0V)(単4形×3電池ボックス) ・動作電流：約15mA(バーLED全点灯時)、約4mA(待受時) ・トリガー出力：HIGHモード(レベル9以上の検知でH) LOWモード(レベル2以上の検知でH) ・サイズ：107.5×63.8×22.5mm |
|
取り扱い商品大募集！ |
| ■取扱い商品のリクエストを大募集しています マルツオンラインを探してもご要望商品がみつからない、 そんなときはご要望商品の情報をお寄せください。 リクエストはこちらから |
|
高品位なステレオ録音/再生機能をRaspberry Piに追加できる オーディオHAT「WAVESHARE-34213」好評発売中！ |

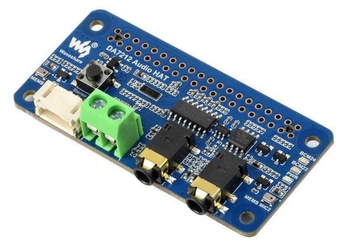

| ここでは、中国Waveshare社が開発した、Raspberry Pi用ステレオオーディオボード「WAVESHARE-34213」をご紹介します。本製品は、DA7212オーディオコーデックを搭載したオーディオHATで、最大サンプリング周波数96kHz/24ビットに対応し、高品位なステレオ録音/再生機能をRaspberry Piに追加できます。サイズはRaspberry Pi Zeroと同じで、40ピンGPIOを採用しているため、40ピンGPIOを備えたRaspberry Piシリーズと組み合わせて使用することができます。 オーディオはI2Sで伝送し、制御はI2Cで行います。基板上に2つのマイクを搭載しているので、外部マイクを接続しなくても録音できます。また、3.5mmヘッドフォンジャック、AUX入力、スピーカー端子を備えています。さらに、プログラム可能なボタンとLEDインジケータを搭載しており、Raspberry Pi側のプログラムで録音開始や停止などを制御できます。  WAVESHARE-34213 ▽Raspberry Pi用ステレオオーディオボード(DA7212搭載)【WAVESHARE-34213】 ・単価：￥3,195(税込) ・電源電圧：DC5V ・ヘッドフォン出力：160mW(16Ω/5V時) ・スピーカー出力：2.6W(4Ω接続時) ・SN比：100dB(DAC)、90dB(ADC) ・スピーカー端子：ネジ式端子、PH2.0コネクタ(2ch) ・付属品：8Ω/5Wスピーカ ×1組、ピンヘッダ ×1、ネジセット ×4組 |
|
【マルツの技術情報】 マルツエレックは回路設計のご要望にお応えします |
| ▼量産化原価低減の為の部品点数削減 【LP35：製作事例】 量産試作が完了し、量産化に移行する際に、原価低減をする必要があった。MCU を1 個に統合し、回路ブロックを1 個削減した。回路基板パーターンを変更せず、部品の未実装で原価低減に成功した。 資料のダウンロードはこちらから。 その他の技術情報一覧はこちらをご覧ください。回路設計に関するご相談・お見積りは無料です。こちらからお気軽にお問合せください。 |
