LTspiceを活用した整流回路シミュレーション（SPICE入門講座）

マルツのSPICE入門講座「LTspice超入門」。
LTspiceを活用した整流回路シミュレーションの資料とサンプルプログラムを公開しました。

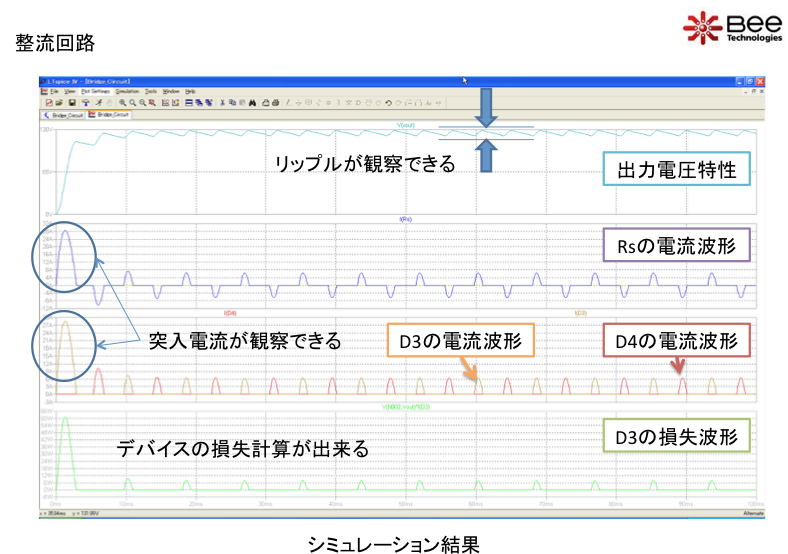

・出力特性を検証する
・平滑コンデンサのESRの影響を検証する
・突入電流を検証する
・デバイスの損失計算を検証する

これらの場合について、シミュレーションデータを公開しています。

サンプルプログラムを公開しています。以下からファイルをダウンロードいただき、設定や操作をお試しください。

※リンク先の圧縮フォルダ中にパワーポイントの資料と、サンプルプログラムが入った圧縮フォルダが含まれています。

シミュレーション用の整流回路図を作成する際にはの3つの注意点がございます。

１）GNDの配置

２）Rs抵抗値

３）平滑コンデンサのESRの考慮

GNDの配置については、下記の回路図をご参考ください。

7-1

7-2

Rsの抵抗値についは、実際に測定出来れば測定値を入力します。
測定値が無い場合、下記の値が目安になります。

▽コモンモードチョークコイルがある場合

Rs=ライン抵抗+コモンモードチョークコイルの抵抗成分=0.5+1.6=2.1[Ω]

▽コモンモードチョークコイルが無い場合

Rs=ライン抵抗=0.5 [Ω]

また、平滑コンデンサのESRの考慮をすることで、ESRを考慮したシミュレーションが可能です。
カタログにESR値がある場合はその値を採用します。
カタログ値にESRの表記がなく、tanδしかない場合でも、計算でESRを算出できます。

7-3
