LTspice入門:影の影響を考慮した太陽光システム(直列並列接続構成)シミュレーション
マルツのSPICE入門講座「LTspice超入門」。
今回は、直列並列接続構成の太陽光システムのシミュレーションをご紹介します。
複数のセルからなるシステムで、影の影響などで任意のセルの出力が低下した場合について、全体システムの出力特性をシミュレーションします。
出力が低下したセルに、バイパスダイオードを付加することで、バイパスダイオードに電流を引き込み、出力低下を最小限にする方法もシミュレーションでご紹介します。
影の影響をいかにバイパスダイオードで低減するのかがシステム構成の鍵になります。
ただし、多くバイパスダイオードを採用すると、ダイオード分の損失が発生します。
ここでシミュレーションを活用したシステム最適化が有効な手段となります。
こちらのサンプルシミュレーションデータを公開しています。
サンプルプログラムを以下からファイルをダウンロードいただき、設定や操作をお試しください。
http://www.marutsu.co.jp/contents/shop/marutsu/datasheet/SPICE_HEM125PA_2.zip
※リンク先の圧縮フォルダ中にパワーポイントの資料と、サンプルプログラムが入った圧縮フォルダが含まれています。
▽主な内容

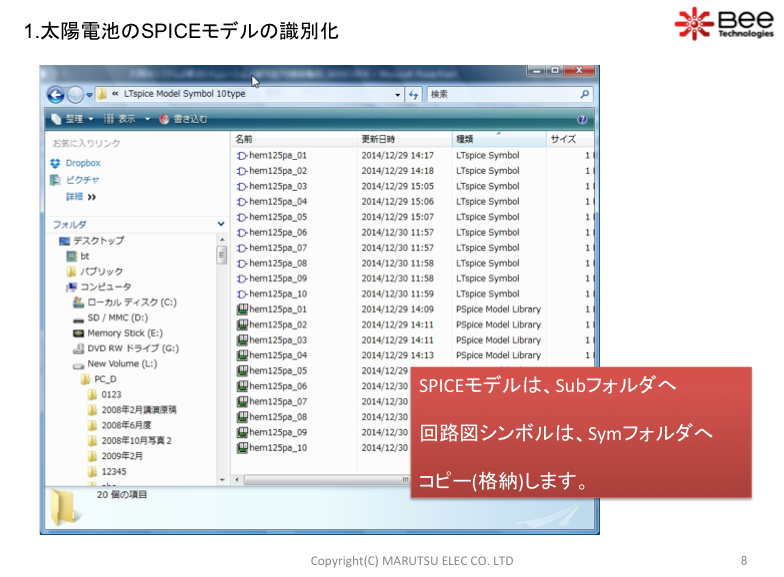

1.太陽電池のSPICEモデルの識別化

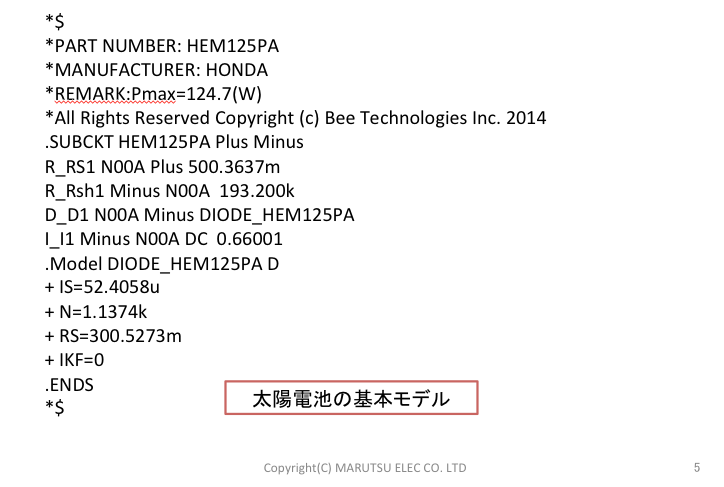

*PART NUMBER: HEM125PA
*MANUFACTURER: HONDA
2.太陽電池の出力特性シミュレーション

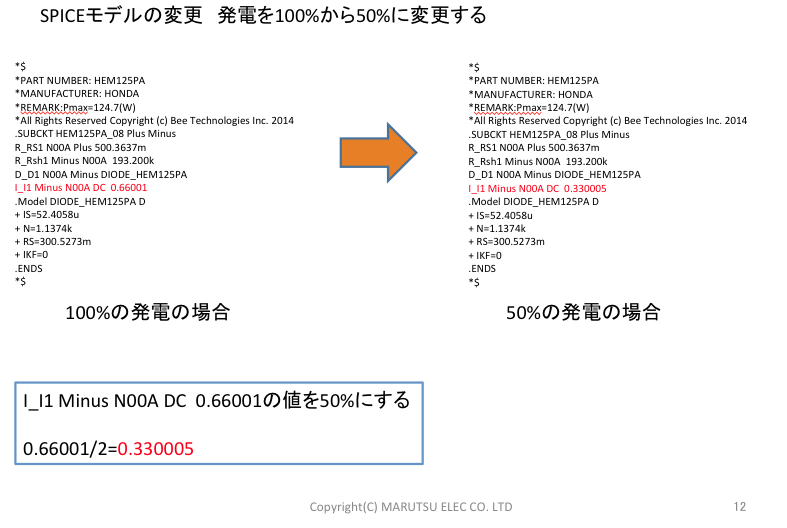

3.太陽光システムの影のシミュレーション
(直列並列接続構成の太陽光システム)

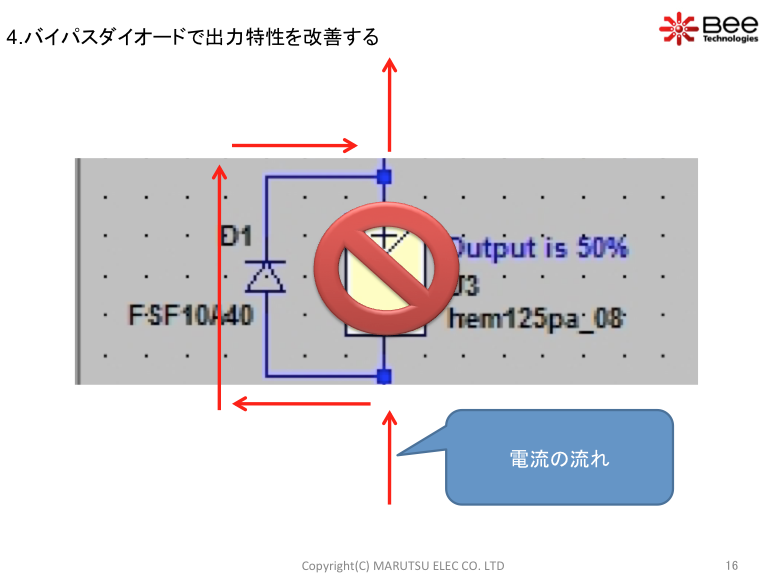

4.バイパスダイオードで出力特性を改善する
Appendix 1 ブロッキングダイオード
