SRQ Flip FlopとHYSTERESIS COMPARATORの等価回路モデル【SPICEシミュレーション連載講座】
マルツのSPICE回路シミュレーション講座。今回は、PWM ICのデバイスモデリングに関して、 SRQ Flip Flopの等価回路モデルと、HYSTERESIS COMPARATORの等価回路モデルをご紹介します。 どちらもLTspiceで回路シミュレーションを試せるデバイスモデルと、評価用回路のサンプルデータを公開しています。 サンプルデータのダウンロードは下記URLからお願いいたします。
SRQ Flip Flopの等価回路モデルと評価用シミュレーション・データ
http://www.marutsu.co.jp/contents/shop/marutsu/download/160607/RSQ_Flip_Flop.zip
▽SRQ Flip Flopの等価回路モデル ネットリスト
———————————
*$
* PART NUMBER: SRQ FLIP-FLOP
* COMPONENTS: SRQ FLIP-FLOP
* MANUFACTURER: Bee Technologies
* All Rights Reserved Copyright (C) Bee Technologies Inc. 2014
.SUBCKT SRQ_FLIP_FLOP SRQ_Flip_Flop_SSRQ_Flip_Flop_RSRQ_Flip_Flop_Q
C_C1 0 N02932 10p IC=0
E_GAIN1 SRQ_FLIP_FLOP_Q 0 VALUE {1 * V(N02932)}
R_R1 N02868 N02932 10
R_R2 0 SRQ_Flip_Flop_R 100MEG
R_R3 0 SRQ_Flip_Flop_S 100MEG
E_E1 N02868 0 VALUE { if((V(SRQ_Flip_Flop_S)>4 &
+ V(SRQ_Flip_Flop_R)<1),5,(if((V(SRQ_Flip_Flop_S)<1 &
+ V(SRQ_Flip_Flop_R)>4),0,V(SRQ_Flip_Flop_Q)))) }
.ENDS SRQ_FLIP_FLOP
*$
———————————

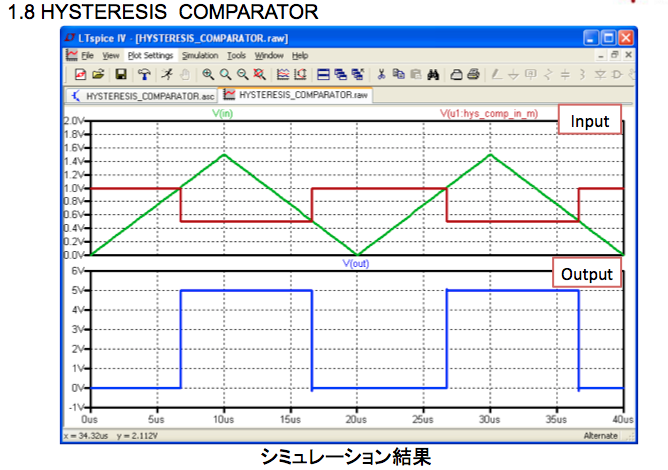

HYSTERESIS COMPARATORの等価回路モデルと評価用シミュレーション・データ
http://www.marutsu.co.jp/contents/shop/marutsu/download/160607/HYSTERESIS_COMPARATOR.zip

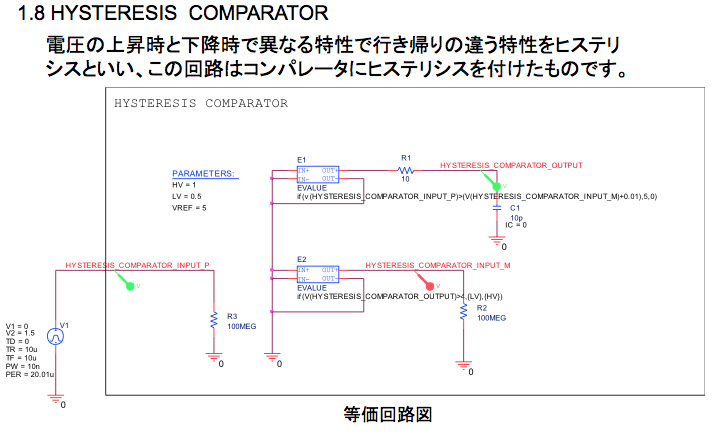

▽HYSTERESIS COMPARATOR の等価回路 ネットリスト
———————————
*$
* PART NUMBER: HYSTERESIS COMPARATOR
* COMPONENTS: HYSTERESIS COMPARATOR
* MANUFACTURER: Bee Technologies
* All Rights Reserved Copyright (C) Bee Technologies Inc. 2014
.SUBCKT HYSTERESIS_COMPARATOR HYS_COMP_IN_P HYS_COMP_OUT
E_E1 N02564 0 VALUE {
+ if(v(HYS_COMP_IN_P)>(V(HYS_COMP_IN_M)+0.01),5,0)
+ }
E_E2 HYS_COMP_IN_M 0 VALUE {
+ if(V(HYS_COMP_OUT)>4,{LV},{HV}) }
R_R1 N02564 HYS_COMP_OUT 10
R_R2 0 HYS_COMP_IN_M 100MEG
R_R3 0 HYS_COMP_IN_P 100MEG
C_C1 0 HYS_COMP_OUT 10p IC=0
.PARAM lv=0.5 hv=1 vref=5
.ENDS HYSTERESIS_COMPARATOR
*$
———————————
