JFET Nチャネル接合形【2SK2880-T112-D】 Pチャネル接合形【2SJ498-T112-D】マルツで発売中

イサハヤ JFET　Nチャネル接合形【2SK2880-T112-D】、

Pチャネル接合形【2SJ498-T112-D】を追加掲載いたしました。



JFET 低周波増幅用 Pチャネル接合形【2SJ498-T112-D】

1個￥90（税抜）から



●|yfs|が大きい (|yfs|=4mS[標準])
●RDS(ON)が小さい (RDS(ON)=220Ω[標準])



2SJ498は、小形樹脂封止形のPチャネル接合形電界効果トランジスタで、低周波電圧増幅、アナログスイッチ用として設計製造されております。

とくに| yfs| 特性、RDS(ON)特性が優れており、オーディオ、ビデオ機器をはじめとする電子機器に最適です。

また、2SK2880(Nチャネル)とコンプリメンタリ特性となっています。



最大定格(Ta=25℃)
ゲート・ドレイン間電圧	VGDO	-50V
ゲート電流	IG	10mA
全許容損失(Ta=25℃)	PT	450mW
チャネル部温度	Tch	+150℃
保存温度	Tstg	-55～+150℃



電気的特性(Ta=25℃)
ドレイン降伏電圧	V(GR)GDO	50V(最小)
ゲートもれ電流	IGSS	1nA(最大)
ドレイン電流	IDSS	-0.6mA(最小)、-4.0mA(標準)、-12mA(最大)
カットオフ電圧	VGS(OFF)	0.2V(最小)、1.5V(標準)、6.0V(最大)
順伝達アドミタンス	| yfs |	1.5mS(最小)、4.0mS(標準)
入力容量	Ciss	8pF(標準)
ドレイン・ソース間抵抗	RDS(ON)	220Ω(標準)



■商品のご購入はこちら



---

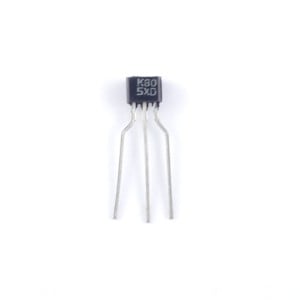

JFET 低周波増幅用 Nチャネル接合形【2SK2880-T112-D】

1個80円（税抜）から



●|yfs|が大きい (|yfs|=3mS[標準])
●RDS(on)が小さい (RDS(on)=250Ω[標準])



2SK2880は、小形樹脂封止形のＮチャネル接合形電界効果トランジスタで、低周波電圧増幅、アナログスイッチ用として設計、製造されております。

とくに｜yfs｜特性、RDS(ON)特性が優れており、オーディオ、ビデオ機器をはじめとする電気機器に最適です。
また、2SJ498(Pチャネル)とコンプリメンタリ特性となっています。



最大定格(Ta=25℃)
ゲート・ドレイン間電圧	VGDO	-50V
ゲート電流	IG	10mA
全許容損失(Ta=25℃)	PT	450mW
チャネル部温度	Tch	+150℃
保存温度	Tstg	-55～+150℃



電気的特性(Ta=25℃)
ドレイン降伏電圧	V(GR)GDO	-50V(最小)
ゲートもれ電流	IGSS	-1nA(最大)
ドレイン電流	IDSS	0.3mA(最小)～12mA(最大)
カットオフ電圧	VGS(OFF)	-0.3V(最小)、-1.5V(標準)、-6.0V(最大)
順伝達アドミタンス	| yfs |	1.0mS(最小)、3.0mS(標準)
出力アドミタンス	| yos |	10μS(標準)
入力容量	Ciss	8pF(標準)
帰還容量	Crss	1.5pF(標準)
ドレイン・ソース間抵抗	RDS(ON)	250Ω(標準)



■商品のご購入はこちら
