トランジスタ技術増刊『基板付き体験編・開発編ARMPSoCで作るMyスペシャル・マイコン』拡張基板のご案内
~PSoCとFPGAを使って信号処理、画像処理が学習・実験できる拡張基板~
開発編 ARM PSoCで作るMyスペシャル・マイコン
各種の開発ツールやドキュメント、本書掲載のサンプル・プロジェクト・ファイル一式を収録したDVD-ROMが付属します
開発編では、拡張ボードのハードウエアの解説から、カラー・モニタ付きハンディ計測制御機器の作り方までを、具体的に解説します
3,600円(税抜)
基板付き体験編 ARM PSoCで作るMyスペシャル・マイコン
本書の解説を読み進めながら、付属マイコン基板の動作を確認していくことによって、
読者の手によってオリジナルのプロジェクトを制作することができるようになります
3,800円(税抜)
最新のデバイス【PSoC 5LP】とFPGA【Xilinx Spartan-6】を使ったアプリケーション開発を支援する拡張基板も発売!

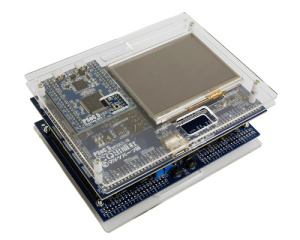

【セット内容】
・システム拡張基板【MPSOC5-SB】
・FPGA拡張基板【MPSOC5-TB】
・PSOC 5LP MCU基板【MPSOC5-MB】※
・3.5インチTFTパネル(タッチセンサー付)
・OLEDディスプレイ【MARMEX-OB】
・組み立て部品セット
※システム拡張基板、FPGA拡張基板にそれぞれPSoC 5LP評価ボードの搭載が可能ですが、本キットに同梱のPMB基板は1枚になります。
1枚はトランジスタ技術増刊号付録のPMB基板をご使用ください。連結用のコネクタ類はセットに含まれています。
型番:MPSOC5-ALL-KIT ¥37,905
※実験に使用するパソコン、配線ケーブル、ブレッドボードに構築する回路部品は別売りです。
○付属基板+拡張基板でここまでできる!
別売拡張基板のご紹介
PMB【PSoC 5LP MCU】Board MCU基板
MPSOC5-MB ※トランジスタ技術増刊号付録基板
PSoC 5LPは、PSoCファミリーの最上位チップでΔΣ型A-D変換器、SAR型A-D変換器、オペアンプなどを含んだアナログ回路構築機能、PLDで構築できるデジタル回路構築機能に加え、普及目覚ましいARM社Cortex-M3マイクロプロセッサを搭載しており、一般的に基板上で構築する様々なシステムをチップひとつで実現する強力なデバイスです。
トランジスタ技術増刊号に付録で添付するPMB基板は利用者がPSoC 5LPを簡単に利用できるようにPCとの接続インターフェース(USB)や、I/Oピンを2.54mmピッチで配線した極めて利用しやすいモジュールです。
MPSOC5-MB 3,791円(税抜)

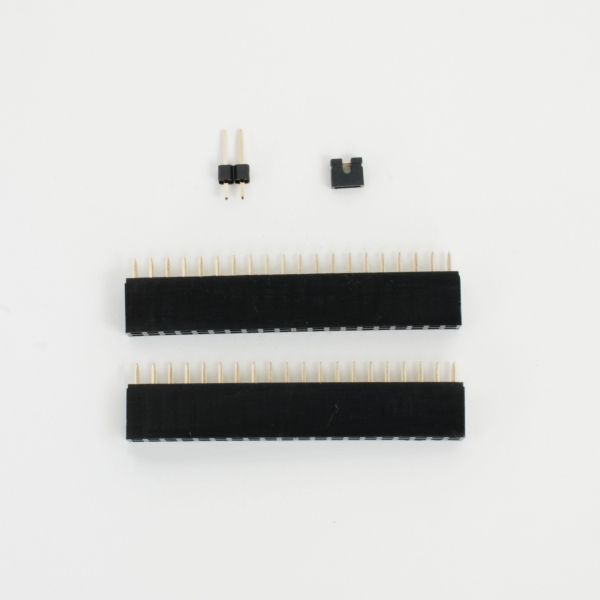

PMBコネクタセット
PSOC5-MB用外部接続用コネクタです。
・2×20 ピンソケット 2個
・2ピンピンヘッダ 1個
・ショートソケット 1個
MPSOC5-MB-OP1 300円(税抜)
ブーストコンバータ部品セット
PMB基板を乾電池1本で動作させるための昇圧回路構築部品セットです。
MPSOC5-MB-OP2 300円(税抜)

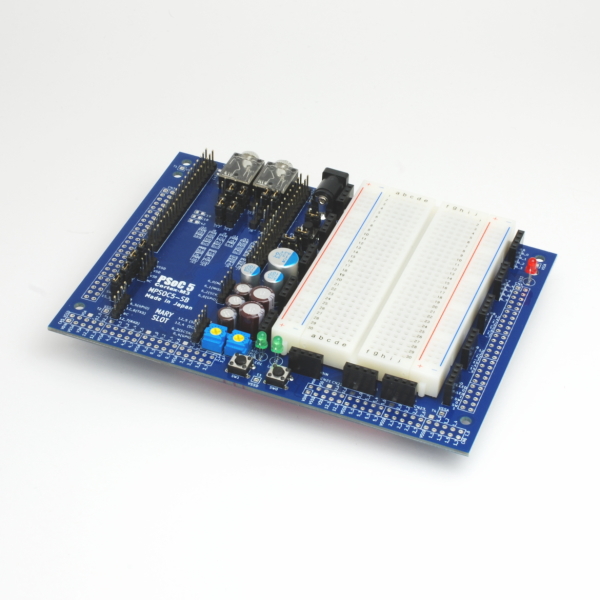

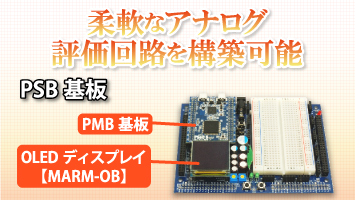

PSB【PSoC 5LP System】Board システム拡張基板
PMB基板とMARYシリーズ拡張モジュール用のスロットを備え、アナログ実験を行うためのブレッドボードを備えています。ブレッドボードの周辺には、PSoCからの信号ピンを配置しており、ジャンパーワイヤーで簡単に引きこむことが可能です。また、2チャンネルのアナログ入出力回路を搭載しており、豊富な内部配線機能によりミニプラグからの正負電圧の入力や信号出力が行えます。
もう一つの拡張器版であるPTB基板と連結できる専用コネクタを備えています。更にサイプレス社製拡張基板が接続できる拡張コネクタも装備しています。
MPSOC5-SB 14,096円(税抜)

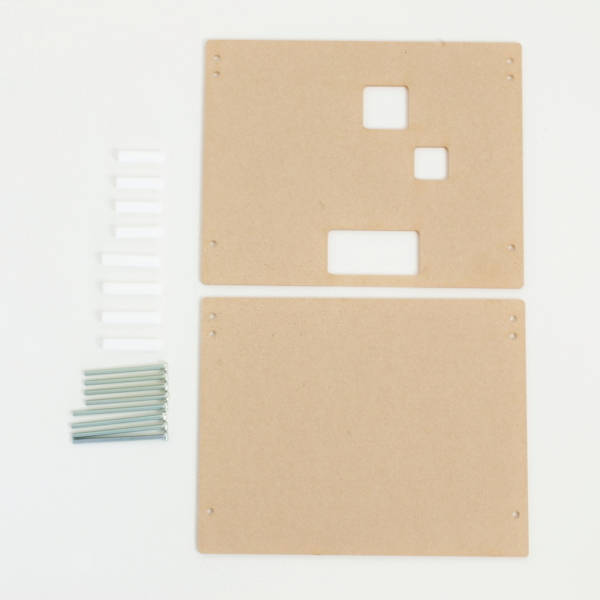

PSBアクリルセット
PSB基板を保護するアクリル板セットです。
・アクリル板2種類
・スペーサ(M2.6×20mm・25mm)
・小ネジ(M2.6×35mm・40mm)
MPSOC5-SB-OP1 3,000円(税抜)

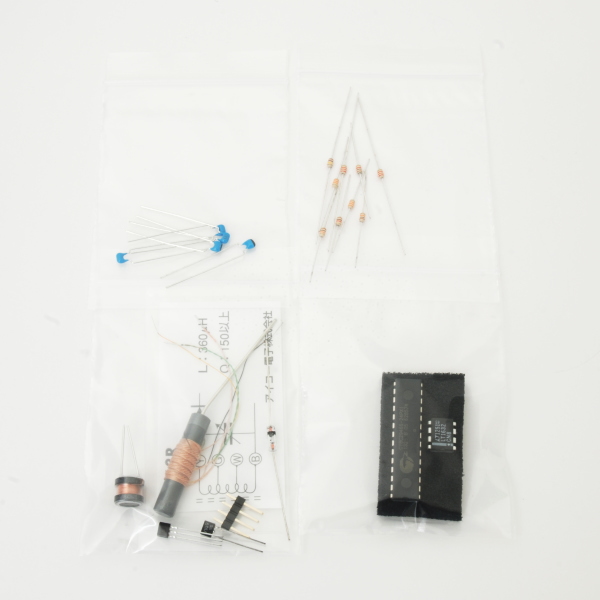

SDR型AMラジオ部品セット
PMB基板を乾電池1本で動作させるための昇圧回路構築部品セットです。
・本キット以外に必要な部材としてMARMEX-OB表示モジュール、PSoC1にプログラムを書き込むために Mini Prog1 が必要になります。あらかじめご了承下さい。
・MPSOC5-SB-OP2をご購入されたお客様へ
MPSOC5-SB-OP2 3,000円(税抜)

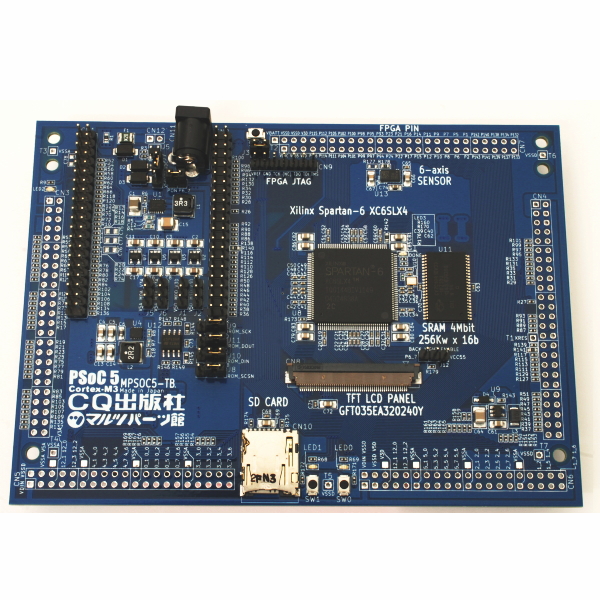

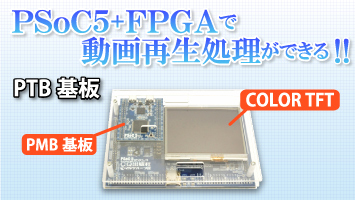

PTB【PSoC 5LP】TFT【FPGA】Board FPGA拡張基板
PMB基板と3.5インチTFT液晶パネル(タッチセンサー付)を搭載できるスロットおよびコネクタを備えています。PSoC 5LP自身でもTFTパネルの制御は可能ですが、描画処理用にFPGAを利用してCPUの負荷を低減した設計をすることができます。
他にSDカードスロット、3軸加速度センサ、3軸地磁気センサ、PSB基板との連結コネクタを搭載しています。FPGAへのコンフィギュレーションはPSoC5 LPを利用して行いますので、USBケーブル1本で可能です。別途特別なライターは必要ありません。更にサイプレス社拡張基板が接続できる拡張コネクタも装備しています。
※カラーTFT液晶パネル(タッチパネル付)は別売です
MPSOC5-TB PSOC5-TB基本セットをご購入されたお客様へ
MPSOC5-TB 12,191円(税抜)

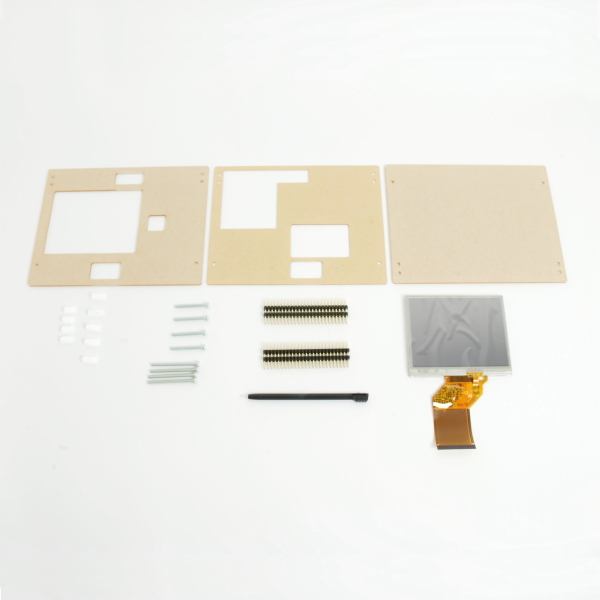

LCD+PTBアクリルセット
PTBで使用するカラーTFTパネルと、液晶固定部材、保護アクリル板のセットです。
・アクリル板3種類
・スペーサ(M2.6×8mm・10mm)
・ナベ小ネジ(M2.6×25m・35m)
・連接ピンヘッダー
・TFT LCDタッチパネル
・タッチペン
MPSOC5-TB-OP1 9,334円(税抜)

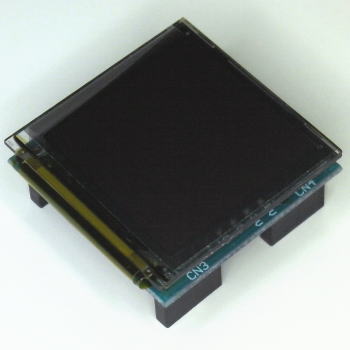

【オプション】MARY-OB基板(OLED Board)
カラーOLED(128×128)
3軸加速度センサ搭載
単純な文字だけではなく、カラーの画像表示が可能です。
※アクリル板を使用して組み立て済みです。
MARMEX-OB 3,315円(税抜)
