ドライバICを内蔵した高電流ハーフブリッジIC NovalithIC高出力モータードライバ「IFX007T」好評発売中！

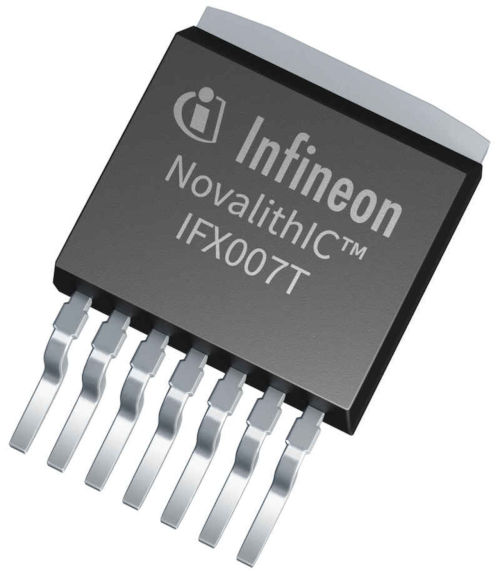

　今回は、Infineon Technologies社のNovalithICファミリに属するモーター駆動用の高電流ハーフブリッジIC「IFX007T」をご紹介します。NovalithICファミリは、制御チップとMOSFETを1つのコンポーネントに統合したモーター制御用のソリューションです。

　IFX007Tは、1個のデバイスにPchハイサイドMOSFETとNchローサイドMOSFET、ドライバICを内蔵し、マイコンと数個のI/Oを外付けするだけで高出力のモータードライバを構築できます。

　IFX007Tは、1つのパッケージにPchハイサイドMOSFETとNchローサイドMOSFET、ドライバICの3つの独立したチップを、チップオンチップやチップバイチップ技術を使用して共通のリードフレームにマウントしています。パワースイッチは、縦型MOSテクノロジを使用し、最適なオン抵抗を確保しています。Pchハイサイドスイッチによりチャージポンプが不要になり、EMIを最小限に抑えることができます。またドライバICには、ロジックレベル入力、電流センスによる診断、スルーレート調整、デッドタイム生成、過熱/低電圧/過電流/短絡に対する保護機能などがあります。

　さらに、IFX007Tと他のIFX007Tを組み合わせて、Hブリッジまたは3相ドライブ回路を構成できます。

　IFX007Tは、小型パッケージと部品点数の削減により、プリント基板面積やコストの大幅な低減を可能にします。主な用途は、最大40Vの自動化システム、家電、ロボティクス、医療機器のモーター駆動などです。

＜アプリケーション例＞

ポンプ、ヘルスケア機器(例：医療用ベッド)、電源ツール、マルチコプター、空調機器、eスケートボード、掃除機/お掃除ロボット、ファン、家庭用/園芸用機器、産業オートメーション、など

Infineon社の製品案内ページはこちら

●IFX007Tの主な仕様

・パス抵抗：12.8mΩ@25℃(max)、10.0mΩ@25℃(typ)

　　ハイサイド：6.5mΩ@25℃(max)、5.3mΩ@25℃(typ)

　　ローサイド：6.3mΩ@25℃(max)、4.7mΩ@25℃(typ)

・高速スイッチングにより損失を低減

・アクティブフリーホイールと組み合わせた高速PWMが可能

・過電流時の消費電力を削減するスイッチモード電流制限：55A(min)
