IntelのCyclone V SoCを搭載した組み込み機器開発用ボード「MitySOM-5CSx」好評発売中！

　今回は、Critical Link社製の超小型SOM(System on Module)「MitySOM-5CSx」をご紹介します。Critical Link社は、1997年に設立された米国ニューヨーク州シラキュースに本社を置く非公開企業です。科学/産業/通信/運輸業界向けの電子機器の開発を専門としています。

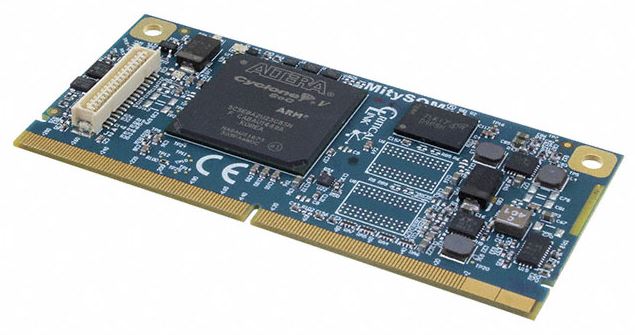

　MitySOM-5CSxは、Cyclone V SoC、メモリサブシステム、オンボード電源などを搭載し、FPGAとARM Cortex-A9プロセッサを必要とするような高スループットアプリケーション向けに設計された、82mm×39mmという超小型のSOM(System on Module)です。ARMコアがシングルかデュアルかの違いやメモリ容量の違いなどにより、数種類のラインナップが用意されています。

　MitySOM-5CSxには、最大2GBのECC付きDDR3 CPU/FPGA用RAM、512MBの専用DDR3 FPGA RAM(オプション)、最大48MBのQSPI NORフラッシュが組み込まれています。 このSOMは、1コアあたり最大925MHzで最大4,000MIPSの処理を実現し、倍精度FPUを備えたNEONコプロセッサも搭載しています。さらに、3.125Gbpsトランシーバ×6、PCIeハードコア、最大133本のユーザーI/O、デュアルギガビットイーサネットなどを使用することで、大量のデータを同時に取得して効率的に処理することができます。

　ARMアーキテクチャは、Embedded Linux、Micrium uC/OS、Android、QNX、Windows Embedded Compactなどの高レベルのOSをサポートしています。用途は、自動検査装置、プロセス制御装置、ロボット、科学画像処理、モータ制御、医療機器/医療画像処理など、産業用機器全般に使用でき、量産にも対応します。

●MitySOM-5CSxファミリの主な仕様
・ARM Cortex-A9
　最大動作速度：925MHz
　L1 Program Cache：32KB
　L1 Data Cache：32KB
　L2 Cache：512KB
　RAM：64KB

・システムメモリ
　最大RAM：2GB(DDR3 with ECC)
　最大FPGAプライベートRAM：512MB(DDR3)
　最大NORフラッシュ：48MB

・FPGA
　最大ロジックエレメント：110kLE
　グローバルクロック：460MHz
　最大M10Kメモリ：5.1Mb
　最大MLABメモリ：621Kb
　最大DSPブロック：112

・インターフェース
　ギガビットイーサネット×2、UART×2、SPIマスタ×2
　高速トランシーバ(3.125Gbps)×6、MMC/SD/SDIO×1、SPIスレーブ×2
　高速シリアライザ、USB2.0 OTG×2、I2C×4
　PCIeハードIPブロック、CAN×2、PLL×3
　ダイレクトFPGA I/O：最大133

MitySOM-5CSE(シングルコア、25kLE) 【5CSE-L2-3Y8-RC】　28,028円
MitySOM-5CSE(デュアルコア、40kLE) 【5CSE-H4-3YA-RI】　63,256円
