産業機器用途のネットワークやサーバー構築をサポート Raspberry Pi用拡張ボード「RPi-GPシリーズ」好評発売中！（メルマガアーカイブ）


	MAIL MAGAZINE No.1186 2019.4.18

3,000円以上お買い上げで送料無料

TOPICS

◇産業機器用途のネットワークやサーバー構築をサポート
　Raspberry Pi用拡張ボード「RPi-GPシリーズ」好評発売中！

◇新型真空管Nutube 6P1を使って自作する
　「Nutube用ヘッドホンアンプ製作キット」好評発売中！

◇PICK UP PRODUCTS


		産業機器用途のネットワークやサーバー構築をサポート Raspberry Pi用拡張ボード「RPi-GPシリーズ」好評発売中！

　今注目されているIoT機器を開発する際、IoT機器のハードウェアだけでなく、ネットワークの構成やサーバーの構築に頭を悩ませるのではないでしょうか。ラトックシステムでは、IoT機器の開発に適したハードウェアとしてRaspberry Piの拡張ボードを各種販売していますが、新たにネットワークやサーバー構築をサポートするソフトウェアの提供を行っています。

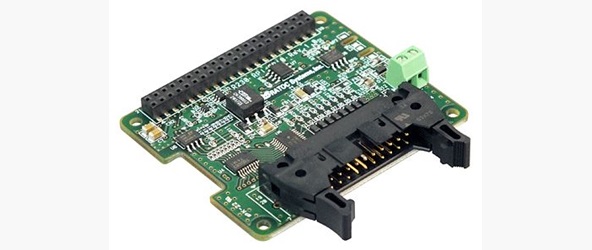

　ラトックシステムのRPi-GPシリーズは、Raspberry Piの40ピンGPIOコネクタに装着できるHATサイズ(65mm×56.5mm)の拡張ボードで、下記のような製品があります。
　
・RPi-GP10：デジタル入出力ボード
8chの入出力ポートを搭載し、複数の機器を制御できます。端子台モデルとMILコネクタモデルが用意されています。

・RPi-GP40：アナログ入力ボード/ADC
8chのアナログ入力と1chのデジタル出力が可能で、センサなどからのアナログ信号をデジタルに変換して出力します。端子台モデルとMILコネクタモデルが用意されています。

・RPi-GP60：絶縁型シリアルボード
RS-485/422やRS-232Cによる通信が可能で、DB9と10ピンボックスヘッダを搭載しています。Raspberry Piの40ピンGPIOとは絶縁されています。

・RPi-GP90：絶縁型パルス入出力ボード
6chのPWM出力と4chのパルス入出力が可能で、パルス信号の周波数やサンプリング周期、パルス幅、デューティ比などの計測、およびPWMによるサーボ制御が可能です。

　Raspberry Pi Compute Moduleは、産業用途を目的に開発されたRaspberry Piですが、各種コネクタなどが省かれているため、I/O用には別基板を用意する必要があります。ラトックシステムのRPi-CM3MB2/-PoEは、Raspberry Pi Compute Module 3/3 Lite(CM3/CM3 Lite)に対応した産業用キャリアボードで、本ボードのSO-DIMMスロットにCM3/CM3 Liteをセットすることで、様々な制御システムを構築することが可能です。

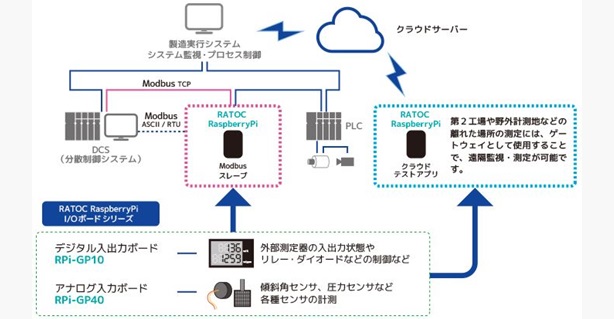

　ラトックシステムでは、上記の拡張ボードや産業用キャリアボードを対象にしたModbusスレーブアプリとクラウド導入WEBアプリを公開しました。さらに、データのアップロードができるクラウドスペースを、ボードの購入者を対象に無償で提供しています。

　
■Modbus対応スレーブアプリ(対象ボード：RPi-GP10、RPi-GP40)
　Raspberry Pi Modbusスレーブアプリケーションは、Raspberry PiをModbusスレーブとして動作させるアプリケーションです。

　Modbusは、米国のModicon社(現在はフランスのSchneider Electric社の傘下)が1979年に、自社のプログラマブルロジックコントローラ(PLC)のために開発した通信プロトコルです。プロトコル仕様が公開されており無料で使用できるため、産業界におけるデファクト通信プロトコルとなりました。通信方式はシングルマスタ/マルチスレーブ方式で、マスタだけがクエリ(通信の開始)を発行できます。物理レイヤは規定されておらず、RS-232CやRS-485が一般に使われています。

　Modbusには、RTU、ASCII、TCPの3つの通信モードがあります。
　・RTU：データ量が少なく、伝送速度が速い。
　・ASCII：文字データで送信するので、伝送速度が遅い。
　・TCP：Ethernetで通信でき、伝送速度が非常に速い。

■クラウド導入WEBアプリ(対象ボード：RPi-GP10、RPi-GP40、RPi-GP90)
　クラウド導入WEBアプリケーションは、AWS EC2(Amazon Elastic Compute Cloud)サーバーを利用するためのサンプルプログラムです。様々なソフトウェアやプログラミング言語間でデータの受け渡しに使用できるJSON(JavaScript Object Notation)形式で、各種測定データを保存/閲覧/取得することができます。なお、AWS EC2のデータアップロード用スペースは、無料で利用できます。

Raspberry Pi I2C 絶縁型入出力ボード (MILコネクタモデル) 【RPI-GP10M】　18,333円
Raspberry Pi I2C 絶縁型入出力ボード (端子台モデル) 【RPI-GP10T】　18,333円
Raspberry Pi SPI 絶縁型アナログ入力ボード (MILコネクタモデル) 【RPI-GP40M】　22,963円
Raspberry Pi SPI 絶縁型アナログ入力ボード (端子台モデル) 【RPI-GP40T】　22,963円
Raspberry Pi I2C 絶縁型シリアルボード【RPI-GP60】　18,333円
Raspberry Pi I2C 絶縁型パルス入出力ボード【RPi-GP90】　22,963円
Raspberry Pi CM3キャリアボード (CM3 Lite付属) 【RPI-CM3MB2L】　34,259円
POE対応Raspberry Pi CM3キャリアボード (CM3 Lite付属) 【RPI-CM3MB2L-POE】　50,741円


		新型真空管Nutube 6P1を使って自作する「Nutube用ヘッドホンアンプ製作キット」好評発売中です！

　Nutube 6P1は、蛍光表示管が真空管と同じ原理で動作していることに着目して生み出されたKORG社製の新しい真空管です。外形は従来の真空管と異なっていますが、直熱型双3極真空管として動作します。5V～80Vと低い電圧からでも動作し、従来の真空管と同様に真空管特有の豊かな倍音を生み出します。

　真空管アンプは独特の雰囲気があり、オーディオを趣味とする方には非常に好評です。そこで、このNutube 6P1をヘッドホンアンプに応用したのが、「Nutube用ヘッドホンアンプ製作キット」です。本キットにポータブルデジタルオーディオプレーヤーを接続すれば、真空管特有の音をヘッドホンで楽しむことができます。

　本キットの回路構成ですが、電源電圧は電池動作が可能な9Vとしています。また、Nutube 6P1だけでは入力信号を十分に増幅することができないので、ヘッドホンのドライブ用にオペアンプのNJM4556ADを使用しています(ソケットを使用しているのでオペアンプは変更可能)。真空管と基板との間にはゴム足を用い、真空管の振動を防いでいます。さらに、リレーを使ったミューティング回路が搭載されているので、電源をオン/オフしたときに発生するポップ音を防止することができます。そのほか、音量調整用のボリュームとバイアス調整用の可変抵抗器を搭載しています

●Nutube用ヘッドホンアンプ製作キットの仕様

・真空管：Nutube 6P1(KORG社製、キットには付属していません)
・電源電圧：9V(単3乾電池×6本、キットには付属していません)
・利得：約11dB
・周波数特性：20Hz～100kHz(1kHz基準、1V出力、33Ω負荷)
・SN比：85dB(1kHz基準、1V出力、33Ω負荷、入力ショート、JIS-A)
・出力：50mW(ひずみ率3％、1kHz、33Ω負荷)

※上記の特性は、オペアンプにAD8397を使用して測定したものです。

Nutube用ヘッドホンアンプKIT
【MBK-6K1】　8,900円

※本製品にNutube 6P1は含まれておりません。
※本製品は、お客様自身で組み立てるキット製品です。

直熱型双3極管Nutube 6P1
【NUTUBE-6P1】　5,000円
