FPGAの基礎(第4部)：Xilinx FPGA入門

著者 Clive "Max" Maxfield 氏
Digi-Keyの北米担当編集者 提供
2020-04-01
マルツ掲載日：2020-07-06

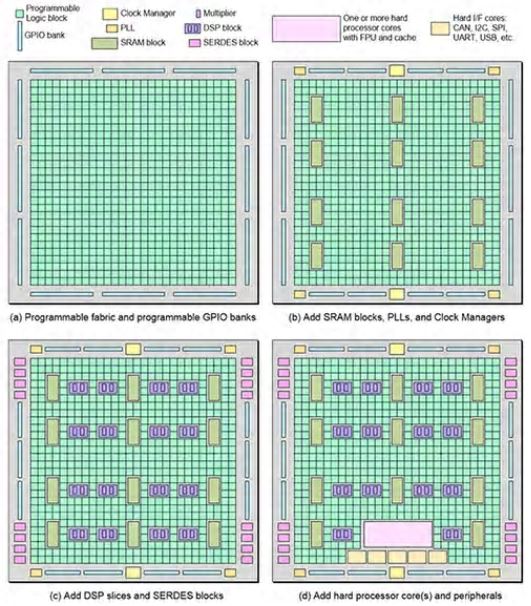

図1：プログラマブルファブリックとコンフィグ可能な汎用I/O(GPIO)のみが含まれる最も簡易なFPGA(a)、基盤のファブリックをSRAMブロック、PLL、クロックマネージャで拡張する各種アーキテクチャ(b)、DSPブロックとSERDESインターフェース(c)、およびハードプロセッサコアと周辺機器(d)。(画像提供：クリーブ・"マックス"・マックスフィールド氏)

　これらのベンダーはすべて複数のFPGAファミリを提供しています。SoCのFPGAを提供するベンダーや、人工知能(AI)や機械学習(ML)アプリケーション向けにデバイスを提供するベンダー、宇宙などの高放射線環境を対象にした放射線耐性デバイスを提供するベンダーもあります。

　それぞれ異なるリソースを提供する多くのファミリが存在するため、作業に最適なデバイスをすぐに選択するのは難しい場合があります。

XilinxのFPGA、SoC、MPSoC、RFSoC、ACAPの導入

　Xilinxが提供するプログラム可能なデバイスの性能と機能は、ベーシックなレベルから非常に高度なレベルにまで及びます。従来のFPGAから、SoC(シングルハードコアプロセッサを含むFPGAプログラマブルファブリック)、MPSoC(複数ハードコアプロセッサを含むFPGAプログラマブルファブリック)、RFSoC(RF機能を備えたMPSoC)、そしてACAP(Adaptive Compute Acceleration Platform)まで幅広いタイプが含まれています(図2)。

図2：Xilinxのアーキテクチャポートフォリオは、プログラマブルファブリックのみを含む単純なFPGAから、プログラマブルファブリックがハードコアプロセッサで強化されたSoCデバイス、複数のハードコアプロセッサを含むMPSoC、RF機能を含むRFSoC、さらにAIなどのアプリケーション向けの最新世代ACAPへと徐々に発展してきています。(画像提供：クリーブ・"マックス"・マックスフィールド氏)

　Xilinxには幅広い製品ラインナップがあり、非常に多くの市場分野に対応しています。さらに幅広いデプロイメントメソッドも提供しており、FPGAの入門者には「全体像」が把握し難いほど多岐にわたります。

　Xilinx製品が対象とする代表的な市場には、データセンター(計算処理、ネットワーク、ストレージ)、通信(有線、無線)、航空宇宙/防衛、産業・科学・医療(ISM)、試験・測定・エミュレーション(TME)、自動車・放送・一般消費者用などの分野があります。

　デプロイメントメソッドには、Xilinxが「ハードウェア適応デバイス」と名付けているメソッド(チップや評価ボード、開発キットを含む)、「展開可能エンドシステム」メソッド(システムオンモジュール(SoM)とPCIeアクセラレータカードを含む)、「FPGAサービス」メソッド(Amazon Web Service(AWS)、Alibaba.com、Nimbix.netなどの主要クラウドプロバイダによるXilinx技術の評価/活用を含む)などがあります。

　Xilinxが提供するFPGAについては、プロセス技術ノードにより分類できます(図3)。

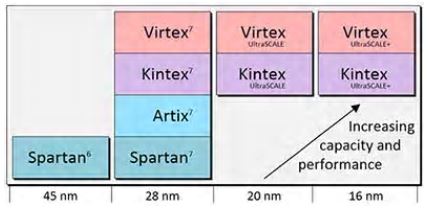

図3：Xilinxが提供するFPGAには包括的なマルチノードポートフォリオがあり、幅広いアプリケーションの要件に対応します。(画像提供：クリーブ・"マックス"・マックスフィールド氏)

　目的のアプリケーションに応じて、低コストで小さなフットプリントのFPGAを初期のテクノロジノードで実装することを選ぶか、最先端のネットワーキングアプリケーションであれば、たとえば、高機能、広帯域幅、高性能のデバイスをより最新のテクノロジノードで実装することを選ぶこともできます。

　1つ以上のハードプロセッサコア(および他の高度な機能、たとえばGPU、コーデック、ソフト判定前方誤り訂正(SD-FEC)コアなど)を必要とする設計の場合、XilinxにはZynqファミリという製品ラインナップが対応します。

　Zynq SoC、MPSoC、RFSoC製品の概要を図4に示します。これらのソリューションによって得られる幅広い機能性により、設計者は、電力、性能、コスト、市場投入までの時間を最適化しやすくなります。

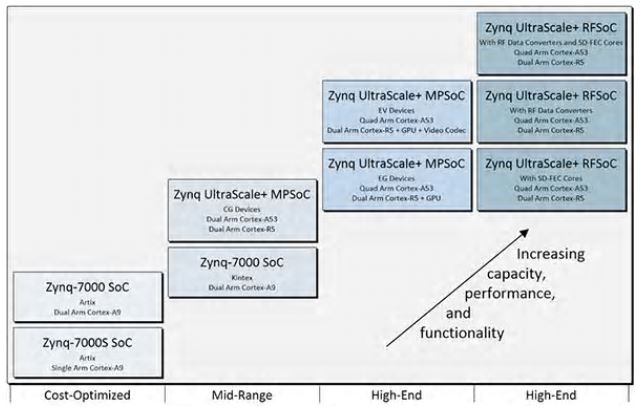

図4：XilinxのSoC、MPSoC、RFSoC製品 は、プロセッサのソフトウェアプログラム可能性とFPGAのハードウェアプログラム可能性を統合し、設計者にシステムの性能、柔軟性、拡張性をもたらします。(画像提供：クリーブ・"マックス"・マックスフィールド氏)

　Xilinxの最新製品、Versal ACAP(Versal Adaptive Compute Acceleration Platform)デバイスは、すべて7nmプロセステクノロジノードで実装されています。ACAPは高度に統合されたマルチコアコンピュートプラットフォームで、発展的で多様なアルゴリズムに適応できます。

　また、ハードウェアとソフトウェアの両レベルで動的にカスタマイズ可能で、幅広いアプリケーションやワークロードに適合します。ACAPはプログラム可能なネットワークオンチップ(NoC)を中心に設計されており、ハードウェア設計者とソフトウェア開発者の双方が容易にプログラムできます。

　Versalデバイスの新機能には、インテリジェントエンジン(MLとDSPワークロード用の大規模なベクトルプロセッサアレイ)、テラバイト単位でデータ移動が可能な広帯域幅/低遅延/低電力のプログラム可能NoC、そして組み込み済みコアインフラとシステム接続により性能/使用率/生産性を向上させる統合シェルが含まれます。

　Versal ACAP製品ラインナップの概要を図5に示します。

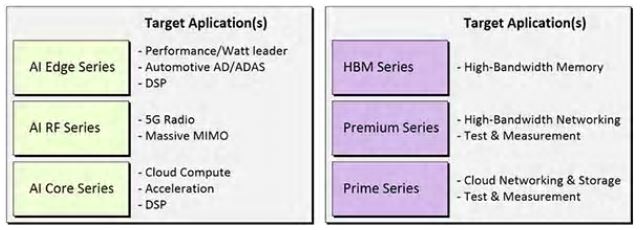

図5：XilinxのVersal ACAPは高度に統合されたマルチコアコンピュートプラットフォームで、発展的で多様なアルゴリズムに適応可能です。ACAPはハードウェアとソフトウェアの両レベルで動的にカスタマイズ可能で、幅広いアプリケーションやワークロードに適合します。(画像提供：クリーブ・"マックス"・マックスフィールド氏)

　設計ツールのセクションで詳しく取り上げますが、Versalデバイスが他と異なり優れているのは新しいソフトウェアスタックで、データサイエンティストやソフトウェアエンジニア、さらに従来のハードウェア設計エンジニアを対象にしている点です。

　現在、非常に多くのXilinxデバイスが提供されています。代表的な製品には、Artix-7 FPGA、Kintex UltraScale FPGA、Kintex UltraScale+ FPGA、Trenz Electronic GmbHのZynq-7000 SoCモジュール、Zynq UltraScale+ MPSoCなどがあります。

　同様に、評価ボードと開発ボードにも幅広い種類があります。代表的な製品は、DigilentのArtix-7 FPGA評価ボード、Analog DevicesのKintex UltraScale FPGA評価ボード、XilinxのKintex UltraScale+ FPGA評価ボード、DigilentのZynq-7000 SoC FPGA評価ボード、XilinxのZynq UltraScale+ MPSoC FPGA評価ボードです。

XilinxのFPGA、SoC、ACAPを使用した設計と開発

　Xilinx製品が他社製品に勝り、異なる点は、その幅広く厚みのある各種設計ツールと設計フローにあります。

　FPGAに関する本シリーズの第1部では、このようなデバイスを設計する従来の方法は、エンジニアがVerilogやVHDLなどのハードウェア記述言語(HDL)を使用して、レジスタ転送レベル(RTL)と呼ばれる抽象化レベルで設計意図を取り込む方法であると述べました。

　このRTL記述は、最初に必要に応じて動作をシミュレーションで検証します。次に合成ツールがその記述を引き継ぎ、FPGAのプログラミングに使用する構成ファイルを生成します。

　抽象化の次のステップでは、C/C++などのプログラミング言語を使用するか、またはSystemC(イベント駆動型シミュレーションインターフェースを可能にするC++のクラスとマクロのセット)などの特別な実装により、設計の意図を取り込みます。これらは、それぞれプレーンC++構文を使用して記述された並行プロセスのシミュレーションを容易にします。

　このような記述は、通常のプログラムのように実行することで分析してプロファイルし、次にハイレベル合成(HLS)エンジンに渡してRTLを出力し、それを通常の合成エンジンに供給することができます。

　この一連の機能はすべてVivado Design Suite HLxエディションに含まれており、その出力が構成ビットストリームとなり、目標のFPGAやSoC、MPSoC、RFSoC、ACAPデバイスにロードされます。

　Vivadoによりハードウェア開発者はCベースの設計を活用し、再利用のために最適化できるようになります。さらに、IPサブシステムの再利用、統合の自動化が可能になり、設計完了も加速されます(図6)。

図6：XilinxのVivadoとVitis設計ツールスタックの概要。抽象化の最も適切なレベルでツールを使用して作業できます。ハードウェア設計者はVivado、ソフトウェア開発者はVitis、AI/データサイエンティストはVitis AIで作業可能です。(画像提供：クリーブ・"マックス"・マックスフィールド氏)

　抽象化の次のレベルはVitis統合ソフトウェアプラットフォームによりサポートされ、ソフトウェア開発者はより高速なアプリケーションをシームレスに構築できるようになります。概念的にVitisの「上に位置づけられる」Vitis AIにより、AI/データサイエンティストはTensorFlowの抽象化レベルで作業できるようになります。

　Vitis AIは、XilinxハードウェアプラットフォームにおけるAI推論の開発プラットフォームで、エッジデバイスとAlveo PCIeカードの両方を含んでいます。最適化されたIP、各種のツール、ライブラリ、モデル、サンプル設計が含まれており、XilinxのFPGAやACAPデバイスでAIを可能な限り加速できるように設計されています。

　Vitis AIからVitisに、さらにVitisからVivadoに情報の受け渡しが行われます。図6で重要なのは、ユーザーに必要なものだけが「表示される」ということです。つまり、ハードウェア開発者にはVivadoのみ、ソフトウェア開発者はVitisのみ、AI/データサイエンティストにはVitis AIのみが表示されることになります。このように、ユーザーは抽象化の最も適切なレベルでツールを使用して作業できます。

　ソフトウェア開発者にVitisのような「基盤ハードウェアを意識せず開発できる」ツールスイートを提供することで、より幅広い開発者層がFPGAを利用できるようになります。同様に、AI/データサイエンティストにVitis AIのような「基盤ソフトウェアを意識せずに対象の抽象化レベルに集中できる」ツールスイートを提供することで、やはり新たな開発者層がFPGAを利用できるようになります。

　このようなツールスイートを提供するために、業界全体でFPGAツールをかつてない設計抽象化レベルに高めようとしています。Xilinxはその最前線にいます。これにより、開発者は各種デバイスの機能をより手軽に活用して新たな設計に統合できるようになります。

結論

　プロセッサとFPGAの組み合わせ、FPGA単独、またはファブリックの一部としてハードプロセッサコアを強化するFPGAによって最適な処理ソリューションが得られることがよくあります。

　FPGAは1つのテクノロジとしてここ数年で急速に進化しており、柔軟性、処理速度、電力における多くの設計要件に対応し、インテリジェントインターフェースからマシンビジョンや人工知能まで幅広いアプリケーションに活用することができます。

　上述したように、Xilinxが提供するプログラム可能なデバイスは、性能と機能面でベーシックなレベルから非常に高度なレベルまで多岐にわたります。すなわち従来のFPGAから、SoC(シングルハードコアプロセッサを含むFPGAプログラマブルファブリック)、MPSoC(複数ハードコアプロセッサを含むFPGAプログラマブルファブリック)、RFSoC(RF機能を備えたMPSoC)、ACAP(Adaptive Compute Acceleration Platform)まで幅広いタイプがあります。

　Xilinxは、設計者がこれらのデバイスを使用して設計を作成できるように、ハードウェア開発者(Vivado)、ソフトウェア開発者(Vitis)、AI/データサイエンティスト(Vitis AI)それぞれのニーズに対応するツールスイートを提供しています。
