1.28インチ丸型LCDディスプレイモジュール
WAVESHARE-19192に

WAVESHARE-19192について

• 　本製品の解像度は240×240ピクセルで、マイコンとの通信にはSPIを使用しています。また、Arduino/Raspberry Pi/STM32用の開発リソースが、メーカー公式wikiページに掲載されています。各マイコンとの接続方法や、サンプルソースコードの動かし方は、公式wikiページにわかりやすい解説が載っていますので、そちらを参照してください。

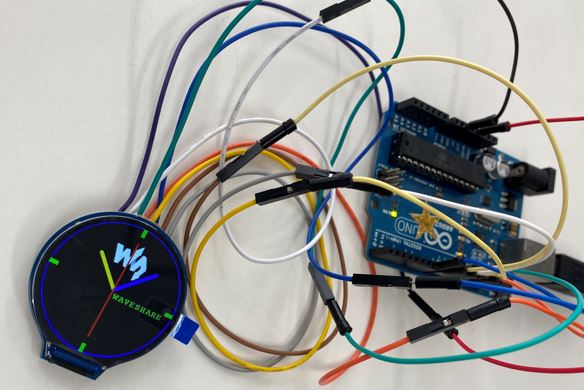

  　Arduinoの場合は、シンプルなアナログ風の時計が表示されます。Raspberry Piの場合は、シンプルなアナログ風の時計を表示した後に、少し格好のよいアナログ風の時計が表示されます。アナログ風の時計表示では、任意の座標に長針・短針・秒針およびロゴや文字が表示されていますが、残念ながら秒針は動きません。

  　ちなみに余談ですが、本製品の紹介として多くのECサイトで取り上げられているデジタル時計の表示は「BMP形式の画像データを表示している」だけで、時計としての機能を持っていません。逆に言うと、自由にデザインした240×240サイズのBMP画像を表示することが可能なので、開発の幅は広がると言えます。

  　実際に時計としての機能を実装するには、各自でソースコードを作成する必要があります。必要最低限のライブラリが用意されていて、各ライブラリのソースコードにドキュメントがありますが、ある程度LCDに慣れていないと理解するのは難しいという印象を持ちました。



  Arduinoを使ったデジタル時計


• 　ここからは、Arduinoを使ったデジタル時計のサンプルソースコードを紹介します。公式wikiページよりダウンロードしたサンプルソースコードをArduino IDEで開くと、メインのLCD_1inch28.inoファイル以外に、必要なライブラリがタブで表示されます。これらのうち、”GUI_Paint.h”の184行目を見ると、以下のようなコードが書かれています。Paint_DrawTimeは、デジタルを表示する関数となっています。

  void Paint_DrawTime(UWORD Xstart, UWORD Ystart, PAINT_TIME *pTime, sFONT* Font, UWORD Color_Background, UWORD Color_Foreground);

  　このカッコ( )内をわかりやすく説明して書き直すと、以下のようになります。

  void Paint_DrawTime(表示するX座標位置, 表示するY座標位置, 時刻設定, フォント設定, バックグラウンドの色設定, 文字の色設定);

  　フォント設定は、文字の大きさを意味しており、「Font8、Font12、Font16、Font20、Font24」から選べます。設定する際は&を付けます。例えば、Font8にしたい場合は、以下のようにします。

  void Paint_DrawTime(表示するX座標位置, 表示するY座標位置, 時刻設定, &Font8, バックグラウンドの色設定, 文字の色設定);

  　バックグラウンドの色と文字の色の設定に関しては、”GUI_Paint.h”の82～107行目に定義があるので、そこから選ぶとよいでしょう。例えば、「バックグラウンドの色を青色、文字の色を赤色」にしたい場合は、以下のようにします。

  void Paint_DrawTime(表示するX座標位置, 表示するY座標位置, 時刻設定, フォント設定, BLUE, RED);

  　時刻の設定が、この関数の中で一番難しい部分になっています。しかし、”GUI_Paint.h”の152～160行目に詳細が書かれており、C言語の構造体を知っている方は容易に理解できると思います。構造体に関する説明はここでは行いませんが、実際にどのようにソースコードを書いていくとよいのかを説明します。
•
  ソースコードの書き方

  　まず、メインとなるLCD_inch28.inoファイルのsetup関数より前に、以下の4行を追加します。

  　int h = 0;
  　int m = 0;
  　int s = 0;
  　PAINT_TIME ptime = {h, m, s};
  　
  　Paint_DrawTimeでは、Hour, Minute, Secondの3つが使用可能になっています。Arduinoのloop関数で時刻更新をするために、Hour, Minute, Secondに対して、それぞれh, m, sの変数を宣言します。その後、ptimeと言う名前で、時刻全体に関する変数を宣言します。

  　次に、LCD_inch28.inoファイルのsetup関数内に書かれているPaint_DrawLineや、Paint_DrawImageの行を全てコメントアウトするか削除します。プログラム全体のうち、void setup( )までの中身は以下のようになります。

  #include <SPI.h>
  #include "LCD_Driver.h"
  #include "GUI_Paint.h"
  #include "image.h"

  int h = 0;
  int m = 0;
  int s = 0;

  PAINT_TIME ptime = {h, m, s};

  void setup()
  {
    Config_Init();
    LCD_Init();
    LCD_SetBacklight(1000);
    Paint_NewImage(LCD_WIDTH, LCD_HEIGHT, 0, BLACK);
    Paint_Clear(BLACK);
    Paint_DrawCircle(120,120, 120, BLUE ,DOT_PIXEL_2X2,DRAW_FILL_EMPTY);
  }

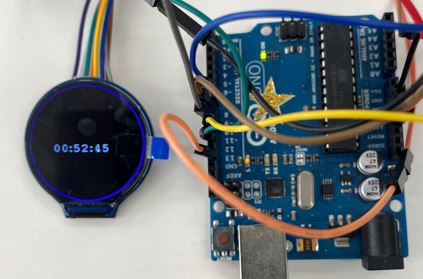

  　void loop( )の中身に関しては、以下のように書くことで、00:00:00から1秒ずつ更新されるループのプログラムが動作します。スラッシュ2つの後に、簡単にコメントを書きましたので、参考にしてください。ただし、作ってみた感想としては、Arduinoの処理が遅いように感じたので、delay(1000); の部分は、もう少し短く設定してもよいかもしれません。また、時刻の保持機能は持っていないので、電源を入れ直すと時刻がリセットされます。
  　
  void loop()
  {
    Paint_DrawTime(120, 120, &ptime, &Font24, BLACK, WHITE);　//デジタル表示する関数
    delay(1000);　             //1秒待つ
    ptime.Sec++;　           //ptimeの秒を1増やす
    if(ptime.Sec == 60){　 //ptimeの秒の値が60になった時の処理
      ptime.Sec = 0;　        //ptimeの秒の値を0にする
      ptime.Min++;　         //ptimeの分の値を1増やす
    }
    if(ptime.Min == 60){　 //ptimeの分の値が60になった時の処理
      ptime.Min = 0;　        //ptimeの分の値を0にする
      ptime.Hour++;　        //ptimeの時の値を1増やす
    }
    if(ptime.Hour == 24){　//ptimeの時の値が24になった時の処理
      ptime.Sec = 0;　        //ptimeの秒の値を0にする
      ptime.Min = 0;　        //ptimeの分の値を0にする
      ptime.Hour = 0;　      //ptimeの時の値を0にする
    }
  }
