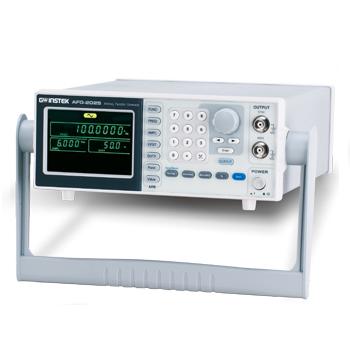

任意波形ファンクションジェネレータ【AFG-2005】

任意波形ファンクションジェネレータ【AFG-2005】

メーカー名:
型番:
AFG-2005
品質ランク:
M1
数量

納期:
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1台以上
¥50,400.00
(税込¥55,440.00)

こちらからもご購入いただけます

1 個以上
¥55,204.00
(税込 ¥60,724.00)

納期:5日程度

任意波形ファンクションジェネレータ【AFG-2005】の概要

・ワイドな周波数レンジ:0.1Hz~5MHz/12MHz/25MHz 周波数設定分解能:全レンジで0.1Hz
・信号種類:正弦波、方形波(パルス波)、ランプ波(三角波)、ノイズ、任意波形
・デューティ比/シンメトリ可変:方形波:1.0%~99.0%、ランプ波:0.0%~100.0%
・任意波形機能:10ビット、20MS/s、4Kポイント
・保存/呼出し:パネル設定10個、任意波形10パターン本体へメモリ可能
・3.5インチLCDディスプレイ:周波数、振幅、DCオフセット、パラメータを同時表示
・インターフェース:USBデバイスポートを標準装備 PCからのコントロールと任意波形データを転送可能(専用アプリケーション付属)
・LabVIEWドライバ

型名 AFG-2000シリーズ


AFG-2005




出力波形 正弦波、方形波、ランプ波、ノイズ、ARB(任意波形)
任意波形機能  振幅分解能:10ビット、サンプルレート:20MS/s、繰り返しレート:10MHz、波形メモリ長:4Kポイント
周波数特性
範囲 正弦波、方形波 0.1Hz~5MHz




三角波、ランプ波 0.1Hz~1MHz
分解能 0.1Hz
硬度 安定度 ±20ppm
エージングレート ±1ppm/year
許容値 ≦1mHz
出力特性
振幅 範囲*1  1mVpp~10 Vpp (50Ω負荷、<20MHz)、2mVpp~20 Vpp (オープン、<20MHz)
1mVpp~5 Vpp (50Ω負荷、20MHz~25MHz)、2mVpp~10 Vpp (オープン、20MHz~25MHz)
確度 ±設定の2%±1mVpp(50Ω負荷、1kHzにて)
分解能 1mVまたは3digits
平坦性 ±1% (0.1dB) ≦100kHz、
(正弦波、 ±3% (0.3 dB)≦5MHz、
1kHz基準) ±5% (0.4 dB)≦12MHz、

±20%(2dB) ≦20MHz、

±5%(0.4 dB) ≦25MHz
単位 Vpp、Vrms、dBm
オフセット 範囲 ±5Vpk ac+dc (50Ω負荷)、±10Vpk ac+dc (オープン)
±2.5Vpk ac+dc (50Ω負荷) for 20MHz~25MHz
±5Vpk ac+dc (オープン) for 20MHz~25MHz
確度 設定×2%+5mV+振幅×0.5%
波形出力 インピーダンス 50Ω typical (固定)、出力オフ時:>300kΩ
保護機能 短絡回路保護;過負荷で自動的にメイン出力のリレーを遮断し出力オフ
SYNC出力 レベル TTLコンパチブル負荷>1kΩ
インピーダンス 約50Ω
立上がり時間/ ≦25ns
立下がり時間
正弦波特性 高調波ひずみ -55dBc;DC~200kHz、振幅 > 0.1Vpp、-50 dBc;200kHz~1MHz, 振幅> 0.1Vpp、-35 dBc;1MHz~5MHz, 振幅> 0.1Vpp -30dBc;5MHz~25MHz、振幅> 0.1Vpp
方形波特性 立上がり時間/立下がり時間 ≦25ns 最大出力時(50Ω負荷)
オーバーシュート <5%
アシンメトリ 周期の1%+1ns
デューティ可変範囲 1.0%~99.0%≦100kHz、20.0%~80.0%≦5MHz、40.0%~60.0%≦10MHz、50%≦25MHz
ランプ波 直線性 <ピーク出力の0.1%
特性 シンメトリ可変範囲 0.0%~100.0%(0.1%ステップ)
機能 保存/呼出し パネル設定メモリ10個(メモリ番号;0~9)、ARB波形メモリ10個(メモリ番号;10~19)
インターフェース USB デバイスポート
ディスプレイ 3.5インチカラー液晶
一般仕様 電源 AC100~240V、50~60Hz
消費電力 約25VA (最大)
操作環境 仕様保証温度:18℃~28℃、操作温度:0℃~40℃、
相対湿度:≦80%(0℃~40℃)、≦70%(35℃~40℃)
設置カテゴリ:CAT Ⅱ
動作高度 最大2000m
保存温度 -10℃~70℃、相対湿度:≦70%
寸法(W×H×D) 266(W) × 107(H) × 293(D)mm


質量 約 2.5kg


付属品 GTL-101×1


クイックスタートガイド×1、CD(取扱説明書+ソフトウェア)×1、電源コード×1
