3.5φステレオプラグ 黒【AP3.5-4042BKFNN-Stereo-3.5】

3.5φステレオプラグ 黒【AP3.5-4042BKFNN-Stereo-3.5】

数量
コネクタ
1個以上
¥360(税抜)
50個以上
¥344(税抜)
100個以上
¥330(税抜)
200個以上
¥304(税抜)
500個以上
¥256(税抜)
1000個以上
¥222(税抜)
自社在庫数
522
※03/24 05時時点の在庫情報です。

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

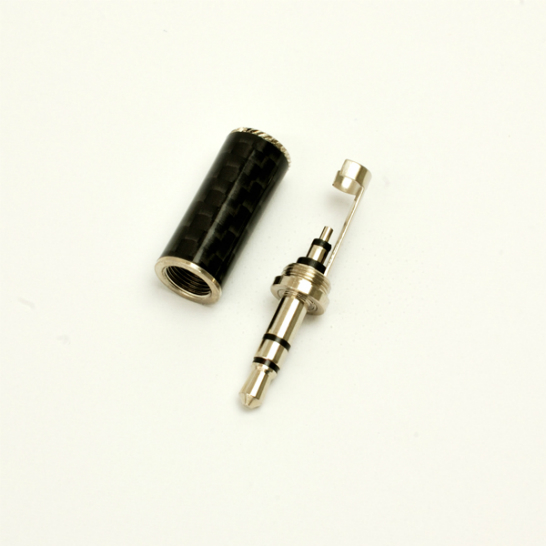

3.5mm径ステレオプラグです。本体部分は取り外せますので外してはんだづけしてください。

・コネクタの形態 :3.5mmプラグ
・ステレオ/モノラル :ステレオ
・極数 :3極
・端子部処理 :ニッケルメッキ
・材質 :カーボンファイバー(シェル部)
・備考 :はんだ結線


□絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

・絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。

※GNDループとは
 配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。

マルツエレック オーディオ専門サイト【marutsu-audio.com】のご紹介

LinkmanのLVモジュールシリーズから、アナログオーディオ関連の機材、オーディオ用の電子部品に至るまで、マルツの選りすぐりの商品を、音作りを楽しむ皆様へお届けいたします。

http://www.marutsu-audio.com/


223337 0000000200282353 _0383-00 AP3.5-4042BKFNN-Stereo-3.5 回路図
