TCP/IPハードウェア処理チップ「W5300」【WIZNET-W5300】

TCP/IPハードウェア処理チップ「W5300」【WIZNET-W5300】

提携先在庫数：81個(2024/04/26 09:00現在)商品の梱包においては、吸湿対策は行っていません。したがって、...
メーカー名：
型番：
WIZNET-W5300
環境区分：
RoHS2対応
品質ランク：
A1
数量

納期：
4日程度

提携先在庫数：81個(2024/04/26 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
￥970.00
(税込￥1,067.00)

TCP/IPハードウェア処理チップ「W5300」【WIZNET-W5300】の概要

商品の梱包においては、吸湿対策は行っていません。したがって、リフロー炉でのハンダ付けではクラックなどの問題が発生する恐れがあります。予めご了承の上でお買い求めください。

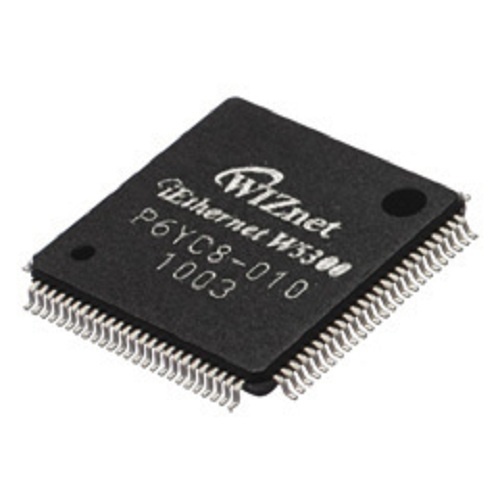

WIZnetのTCP/IPハードウェア処理チップ「W5300」です。

●主な仕様

・Supports hardwired TCP/IP protocols TCP,UDP, ICMP, IPv4, ARP, IGMPv2, PPPoE, Ethernet
・Supports 8 independent SOCKETs simultaneously
・High network performance Up to 80Mbps (DMA)
・Supports hybrid TCP/IP stack(software and hardware TCP/IP stack)
・IP Fragmentation is not supported
・Internal 128Kbytes memory for data communication(Internal TX/RX memory)
・More flexible allocation internal TX/RX memory according to application throughput
・Supports memory-to-memory DMA (only 16bit Data bus width & slave mode)
・Embedded 10BaseT/100BaseTX Ethernet PHY
・Supports auto negotiation (Full-duplex and half duplex)
・Supports auto MDI/MDIX(Crossover)
・Supports network Indicator LEDs (TX, RX, Full/Half duplex, Collision, Link, Speed)
・Supports a external PHY instead of the internal PHY
・Supports 16/8 bit data bus width
・Supports 2 host interface mode(Direct address mode & Indirect address mode)
・External 25MHz operation frequency (For internal PLL logic, period=40ns)
・Internal 150MHz core operation frequency (PLL_CLK, period=about 6.67ns)
・Network operation frequency (NIC_CLK 25MHz(100BaseTX) or 2.5MHz(10BaseT))
・3.3V operation with 5V I/O signal tolerance
・Embedded power regulator for 1.8V core operation
・0.18 m CMOS technology
・100LQFP 14X14 Lead-Free Package
