LCRメーター部品セット【MPK-TR1410-LCR】

メーカー名:
型番:
MPK-TR1410-LCR
1セット
¥2,500(税抜)
在庫区分:
自社在庫品
納期目安:
本日出荷

ご注文数量よっては上記の通り
出荷できない場合がございます

在庫数・納期はこちらから
お問合せ下さい
数量

AM9:30までのご注文で当日お届け!

  • エリア名

商品説明

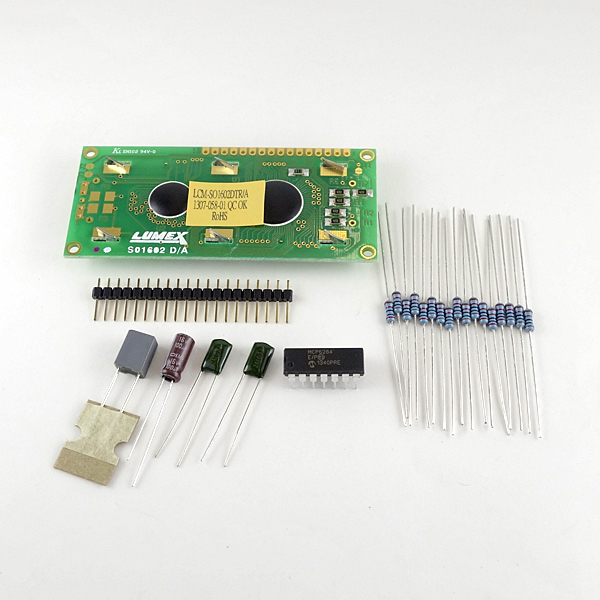

この部品セットは、CQ出版社が発刊するトランジスタ技術2014年10月号の特集記事に添って体験、学習を行うための商品です。特集記事に従って、部品をブレッドボード等に組み立てることで、コイルのインダクタンス、コンデンサのキャパシタンス、電気抵抗を測定できるLCRメーターをつくることができます。
記号
品名
型名・仕様
数量
備考
C1、C2
フィルムコンデンサ0.01μF EOL100S10J0-9 2
C3
フィルムコンデンサ1.0μF CL23B-100V105JUL 1 上部が四角状の部品
C4
電解コンデンサ KMG16VB100M 1 上部が円筒状の部品
IC1
オペアンプ MCP6284 1 4回路入りオペアンプ
LCD1

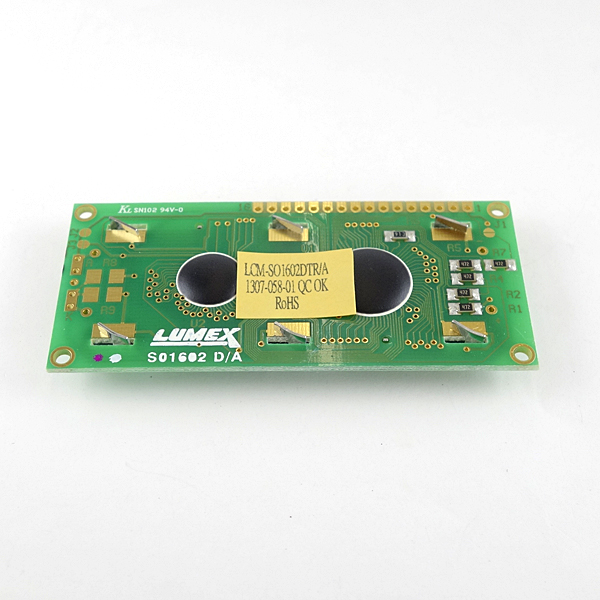

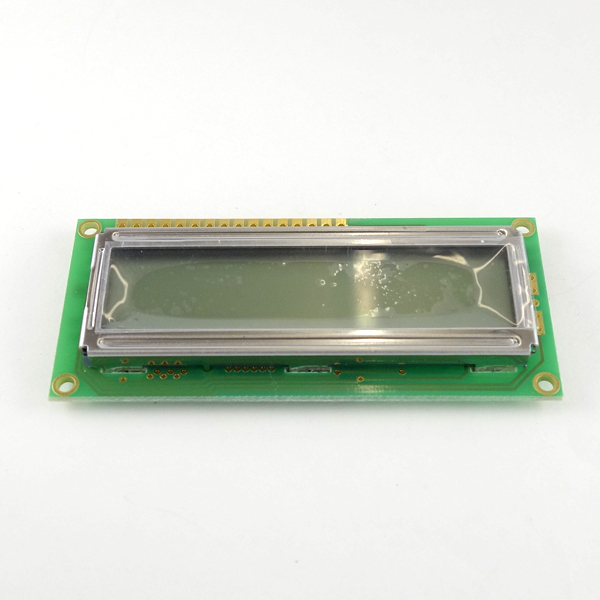

LCDモジュール LCM-S01602DTR/A(注1) 1 16文字2行LCDモジュール
-
ピンヘッダ 2130S1*20GSE 1 LCDモジュール用ピンヘッダ
R1、R6
1/4W金属皮膜抵抗 1.0kΩ MF1/4CC1001F 2 茶黒黒茶茶
R2、R3、R4、R5、R7、R10、R12、R14、R16
1/4W金属皮膜抵抗 10kΩ MF1/4CC1002F 10 茶黒黒赤茶
R11、R13、R15、R17、R18
1/4W金属皮膜抵抗 20kΩ MF1/4CC2002F 5 赤黒黒赤茶

トラ技ARMライタ TG-LPC11U35-501 1 別売り

ブレッドボード   1 別売り

配線材料   適宜 別売り
(注1)トランジスタ技術2014年10月号本誌では、LCDモジュールの型番は「M161-1A1」となっていますが、付属の部品でも問題ございません。(注2)付属のピンヘッダは、16ピンに切断してLCDモジュールに半田付してお使いください。
