●仕様

物理ネットワークタイプ = 10BaseT
ホストインターフェース = シリアル-SPI
ネットワークインターフェイス = SPI
通信モード = フル デュプレックス, ハーフ デュプレックス
データレート = 10 Mbps, 100 Mbps, 1000Mbps
サポート規格 = IEEE 802.3
実装タイプ = 表面実装
パッケージタイプ = SOIC
ピン数 = 28
DMAサポート = あり
標準動作供給電圧 = 3.3 V
寸法 = 17.9 x 7.5 x 2.05mm
動作温度 Min = -40 ℃

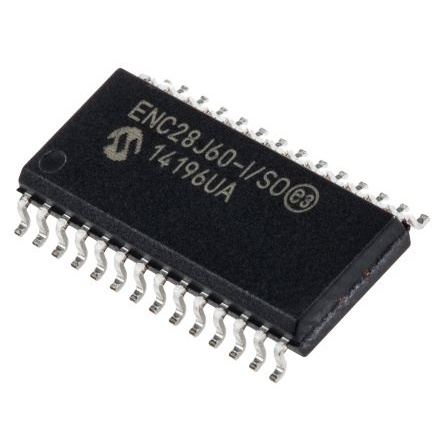

ECN28J60 10Base-Tイーサネットコントローラ. Microchip の ENC28J60 は、優れたスタンドアロンイーサネットコントローラです。ENC28J60 は、 28 ピンの小型フォームファクタ SOIC パッケージに収められた 10BASE-T コントローラです。10 Mbps の帯域幅とオンボード MAC / PHY を搭載したこのコントローラは、さまざまな用途に最適です。また、マイクロチップイーサネットコントローラには、 Faster DMA を内蔵して. 特長と利点:. ;ul> ;li>10BASE-T ;/li> ;li>MAC 及び PHY を統合 ;/li> ;li>帯域幅: 10 Mbps ;/li> ;li>IEEE 802.3 互換 ;/li> ;li>最大 25 MHz のクロック速度の SPI インターフェイス ;/li> ;li>MAC ユニキャスト、マルチキャスト、およびブロードキャストパケットをサポートします ;/li> ;li>PHY ループバックモードとプログラマブル出力 ;/li> ;/ul>. 用途:. ;ul> ;li>セキュリティ ;/li> ;li>計装 ;/li> ;li>ホームコントロール ;/li> ;li>ビルのオートメーション ;/li> ;li>産業オートメーション ;/li> ;li>VoIP ;/li> ;/ul>. PHY と MAC は. PHY は「物理層」を表します。物理層は、 OSI スタックの最初の層です。PHY レイヤは、ネットワークの物理的特性と電気的特性を定義します。 MAC は、「 Medium Access Control 」の略語で、 OSI スタックの 2 番目の層です。MAC は RF フレームの送受信を行います。. ドーターボード. ;ul> ;li>AC164121 ; 667-7899 667-7899 ;/li> ;li>AC164123 ; 667-7902 667-7902 ;/li> ;/ul>
