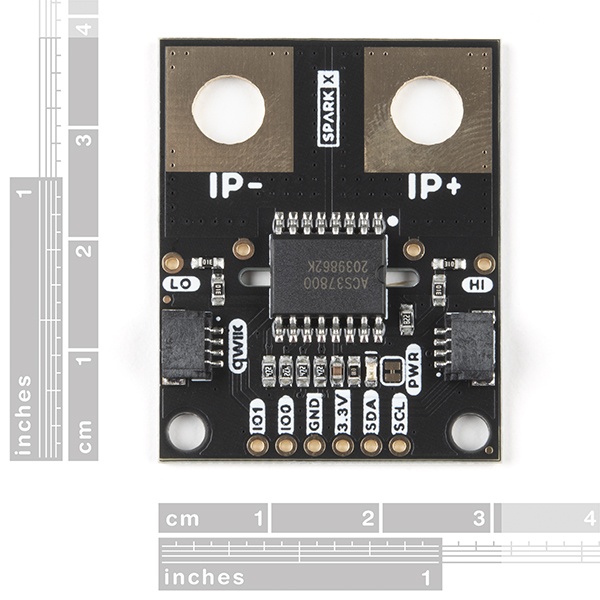

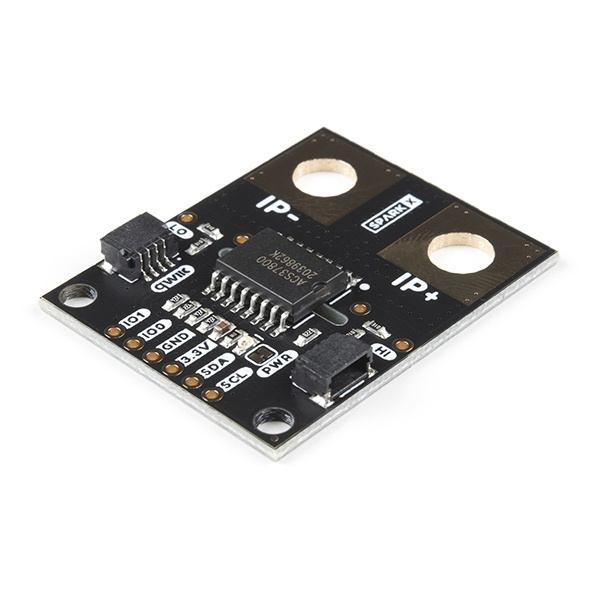

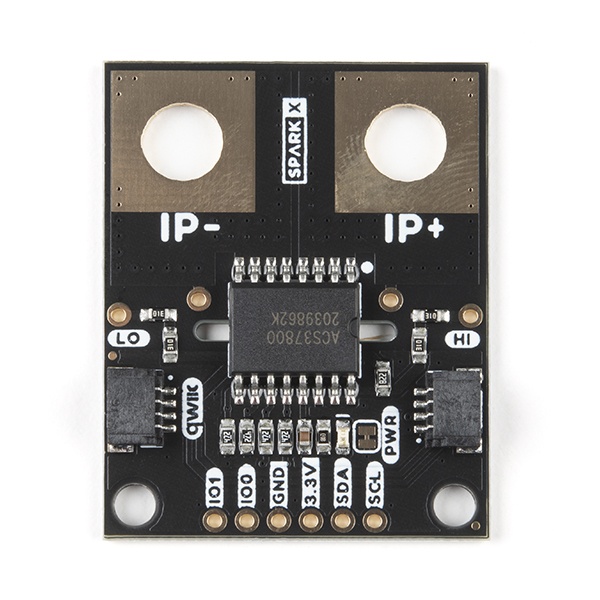

SparkX 電力メータ - ACS37800(Qwiic)【SPX-17873】

SparkX 電力メータ - ACS37800(Qwiic)【SPX-17873】

Qwiicにより60VDC/30Aを計測できる電力センサーAllegro MicroSystems製の電力監視IC AC...
メーカー名：
型番：
SPX-17873
品質ランク：
M1
数量

納期：
30日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
￥5,798.00
(税込￥6,377.00)
20個以上
￥5,509.00
(税込￥6,059.00)
50個以上
￥5,219.00
(税込￥5,740.00)

SparkX 電力メータ - ACS37800(Qwiic)【SPX-17873】の概要

Qwiicにより60VDC/30Aを計測できる電力センサー


Allegro MicroSystems製の電力監視IC ACS37800を使用した電力メータで、受電システムの電力監視や大電流アプリケーションに最適です。例えば、3Dプリンタの消費電力、ドローンバッテリーの電力、太陽光発電/太陽光発電パネルの電力などの監視やバッテリーの充電/調整などに使用できます。ACS37800は、ホール効果によるガルバニック絶縁型電流センシング技術を採用し、小型ですが絶縁を実現しています。そのため、高価なロゴスキーコイルや大型変流器、絶縁オペアンプ、シャント抵抗などを使用せずに絶縁電流検出が可能です。ACS37800が測定した電力データと電圧/電流のゼロクロス、不足電圧や過電圧のレポートなどは、デジタルインターフェースによりアクセスできます。また、高速過電流障害検出用の専用I/Oピンを利用できます。ユーザーによるICの設定は、オンチップEEPROMにより可能です。

※ACS37800を利用するためのArduinoライブラリやACS37800の設定を確認/変更する例がサンプルとして用意されています。

※SparkFun Qwiicコネクトシステムは、プロトタイピングを高速化し、エラーを発生しにくくするI2Cセンサ、アクチュエータ、シールド、ケーブルのエコシステムです。すべてのQwiic対応ボードは、共通の1mmピッチ、4ピンJSTコネクタを使用します。これにより、必要な基板スペースが削減され、極性接続により間違って接続することができなくなります。

●仕様

・Allegro MicroSystems ACS37800を搭載
・UL60950-1(ed.2)とUL62368-1(ed.1)認定
・絶縁：最大517VRMS
・0.85mΩの一次導体抵抗により低電力損失を実現
・フローティングおよびノンフローティングGNDと互換性あり
・帯域幅：1kHz
・電流検出範囲：最大±30A
・I2Cアドレス(デフォルト)：0x60
・I2Cアドレスを変更してEEPROMに保存可能
・RMSノイズ(電圧ch)：±0.3mV
・RMSノイズ(電流ch)：±0.1A
・電圧chの合計出力誤差：±1%(－40℃～ 125℃)
・電流chの合計出力誤差：±2%(25℃～ 125℃)
・電流chの合計出力誤差：±2.7%(－40℃～ 25℃)
・高電流接続用の2つの0.25インチ(6mm)スルーホール

【ご注意】
※ACS37800の電流チャネルには±0.1ARMSのノイズがあるため、低電流アプリケーションには適していません。
※ACS37800は高い線間電圧でAC電力を監視できますが、SparkX 電力計は最大60VDCの安全な低電圧専用に設計されています。AC電源システムでの使用は推奨または容認されません。
※SparkX製品は、最先端のテクノロジーが登場すると迅速に生産されます。製品はテスト済みですが、保証はありません。したがって、SparkX製品については、ライブテクニカルサポートを利用できません。
