R5F564MLCDFC#V1
マイコンIC RX600 32BIT 4MB FLASH 176LFQFP
マルツコード：
M7438-70
品質ランク：
A

こちらからもご購入いただけます

トレイ
販売終了
確認する
商品概要・商品スペック
商品概要・商品スペック
RX600シリーズRX64Mグループ32ビットマイクロコントローラ
Basic Information
FamilyRX
SeriesRX600
GroupRX64M
Memory
Program memory4096 KB Flash memory
RAM552 KB
Data Flash64 KB
CPU (Bit, Clock, DMA, External Bus etc)
CPURXv2 (32-bit)
Max. Frequency120 MHz
Sub-Clock (32.768 kHz)YES
On-chip Oscillator Freq.16/18/20MHz
PLLYES
Real-Time Clock (RTC)YES
Power-On ResetYES
Low Voltage DetectionYES
Floating Point UnitYES
DMA RemarksDMAC x 8ch, .EXDMAC, DTC
External Address/Data BusYES
External Interrupt Pins16
I/O Ports128
Timers
8-bit Timers4 ch
16-bit Timers22 ch
32-bit Timers3 ch
Watchdog Timers2 ch
PWM Output86
3-Phase PWM Output FunctionYES
Analog
A/D Converters12-bit x 29 ch
D/A Converters12-bit x 2 ch
Interfaces
CAN3 ch
Ethernet10/100Mbps
USB Ports2
USB RemarksUSB2.0 Full Speed Support
CSIs13 ch
SPIs10 ch
UARTs13 ch
I2Cs11 ch
Serial Interface RemarksFIFO (4ch)
Operating Conditions
Operating Voltage2.7 to 3.6 V
Power SupplyVCC=VCC_USB=AVCC0=AVCC1=VBATT=2.7~3.6, 2.7?VREFH?AVCC0, VCC_USBA=AVCC_USBA=3.0~3.6
Operating Temperature-40 to 85 ℃ (Ambient Temperature)
Remarks
RemarksPDC/SSI

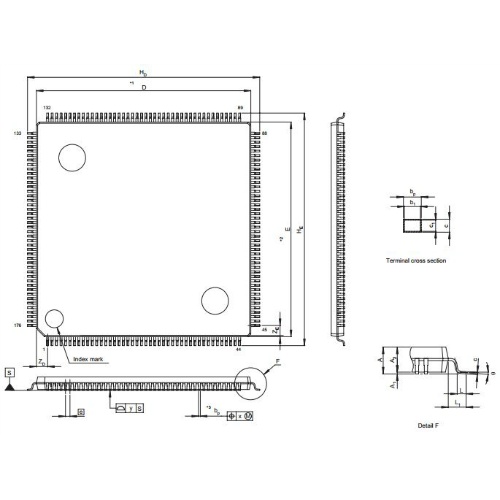

Package
Pins176
Terminal pitch (mm)0.5 mm
Package TypeLFQFP
Dimensions (mm)24x24 mm2
Mounting height (mm)[MAX]1.7 mm
Mass (g) [TYP,]1.8 g
Renesas codePLQP0176KB-A (old: FP-176EV )
JEITA codeP-LFQFP176-24x24-0.50
PackingTray
Terminal material - BaseCu alloy
Terminal material - SurfaceSn
