MC/MM対応 高音質フォノイコライザーアンプ【LV3-PE】 ※在庫限り品

MC/MM対応 高音質フォノイコライザーアンプ【LV3-PE】 ※在庫限り品

メーカー名:
型番:
LV3-PE
品質ランク:
M1
数量

自社在庫数
4
2024/03/28 22:38 現在)
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥36,999.00
(税込¥40,698.00)

MC/MM対応 高音質フォノイコライザーアンプ【LV3-PE】の概要

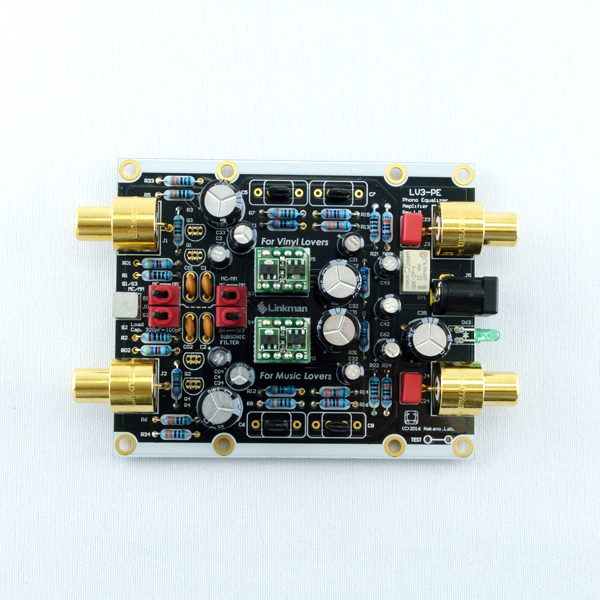

LV3-PEはアナログレコード再生用のMC/MMカートリッジ対応のフォノイコライザーアンプです。アナログプレーヤーの出力をLV3-PEの入力に、出力をプリアンプやプリメインアンプのLine(AUX)端子に接続することで、高音質なアナログレコードの魅力をお楽しみいただけます。



【特長】

フルディスクリート構成アンプ
増幅部にはディスクリートオペアンプを使用、全てディスクリート部品で構成

最適化を図ったパターン設計
ディスクリートオペアンプを使用することによって最適化したパターン設計が可能となりました。また、MC/MMの切り替えは信号を引き回したりせず、基板上で信号を直接切り替えることにより信号経路を最適化しています。

厳選した高精度、高音質部品を採用
半導体や抵抗、コンデンサなどの電子部品、入出力端子、スイッチ、リレーに至るまで徹底してこだわりました。
フルディスクリートオペアンプディスクリート部品を搭載した8ピンディップタイプモジュールを使用
金メッキ真鍮削り出し
RCAピンジャック
入出力端子に採用。余分な振動を抑えるとともに信頼性を向上させます。
高精度・高音質電子部品信号経路には高精度、高音質部品を使用。抵抗は0.5%精度、コンデンサも選別されたものを使用。
大型、極太RCAオーディオケーブル対応入出力には大型、極太プラグの脱着が行いやすいように端子間隔を広く取るとともに、端子部のパネルは切削処理を施しました。
プリント基板銅箔厚70μmの両面プリント基板を使用、インピーダンスを極力低く抑えました。基板処理も金フラッシュを施し信頼性を向上させました。
MC/MM切り替え用
高音質スイッチ
スイッチは基板に実装することでMC/MMの切り替えを直接行います。そうすることにより、信号を引き回したりせず、信号経路を最適化しています。


【仕様】

入力インピーダンス100Ω(MC)/47kΩ(MM)
入力負荷容量100pF 320pF 切り替え
定格入力20mV at 1kHz
RIAA偏差20Hz~20kHz ±0.3dB
入力換算雑音 入力ショート、A補正-135dBV / -137dBV
全高調波歪率(f=1kHz、200mV出力時)0.1%以下
サブソニック・フィルターYes
電源DC12V / 1A ローノイズACアダプタ
消費電力1.5W
外形寸法(突起部含む)W82 x H27 x D 114mm
質量215g

営業所在庫状況

好評発売中
営業所 在庫数
秋葉原営業所 1個

LVシリーズオーディオモジュール、部品関連にはこちらの製品もございます。
