ブラシ付きDCモータドライバIC(TB67H450FNG)の評価用ボード「MEVA-TB67H450FNG」好評発売中！

　マルツエレックでは、東芝デバイス＆ストレージ社製のブラシ付きDCモータドライバIC「TB67H450FNG」を簡単に実験や評価ができる評価基板「MEVA-TB67H450FNG」を開発しました。

　TB67H450FNGは、PWMチョッパ方式を採用したブラシ付きDCモータドライバで、モータ出力を1チャネル内蔵しています。正転/逆転/ブレーキ/STOP(OFF、スタンバイ)の4モードに対応し、PWM定電流駆動、ダイレクトPWM駆動が可能です。出力耐圧は50Vで、動作電圧範囲は4.5V～44Vと広く、電流駆動能力も3.5Aあるので、電池駆動のIoT機器から家電製品やOA機器などの大型製品にも使用できます。

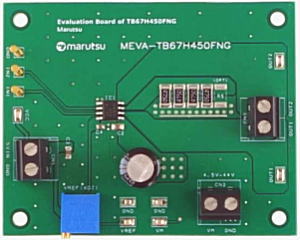

　本評価基板には、TB67H450FNGのE-Pad面実装パッケージを実装しています。E-Pad(Exposed Pad)は、パッケージの底面に露出させた放熱用の金属パッドです。本評価基板はGNDパターンとOUT1およびOUT2パターンを大きくとって電流を流しやすくし、熱設計を考慮した設計になっています。ロジック入力端子とGND端子は、使いやすい入出力ピンにしています。参照電圧は、VRで調整可能です。各ノードで測定しやすいように測定ピンを配置しています。基板サイズは、縦60mm×横75mmとなっています。

　TB67H450FNGは小型面実装のHSOP8ピンパッケージなので、IC単体ではブレッドボードなどでは使いにくくなっています。そこでマルツエレックでは、TB67H450FNGの端子を2.54mmピッチのシングルインラインに変換するピッチ変換基板「DIP-TB67H450FNG」もご用意しています。このピッチ変換基板には、ストレートとライトアングルの2種類のピンヘッダーが付属しています。

●TB67H450FNGの主な仕様
　・駆動モータ数(ブラシ付きモータ)：1個
　・正転/逆転/ブレーキ/STOP(OFF、スタンバイ)の4モードに対応
　・PWM定電流駆動、ダイレクトPWM駆動に対応
　・異常検出機能：過熱検出(TSD)、過電流検出(ISD)、低電圧検出(UVLO)
　・内部回路動作用のVCCレギュレータを内蔵
　・最大定格電圧：50V
　・最大定格電流：3.5A
　・動作電圧範囲：4.5V～44V
　・スタンバイモード時の消費電流：1μA(max)
　・出力オン抵抗(上部＋下部)：0.6Ω(typ)@VM＝24V、Ta＝25℃
　・パッケージ：HSOP8(4.9mm×6.0mm)

ブラシ付きDCモータドライバIC評価基板 【MEVA-TB67H450FNG】　3,900円
ブラシ付きDCモータドライバIC DIP化基板 【DIP-TB67H450FNG】　390円
ブラシ付きDCモータドライバーIC 【TB67H450FNG(O.EL)】　180円
