ブラシ付きDCモータドライバIC(TB67H450FNG)評価基板【MEVA-TB67H450FNG】

ブラシ付きDCモータドライバIC(TB67H450FNG)評価基板【MEVA-TB67H450FNG】

メーカー名:
型番:
MEVA-TB67H450FNG
品質ランク:
M1
数量

1個以上
¥3,900.00(税抜)
自社在庫数
12

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

ブラシ付きDCモータドライバIC(TB67H450FNG)評価基板【MEVA-TB67H450FNG】の概要

TB67H450FNGを用いたブラシ付きDCモータドライバの評価基板

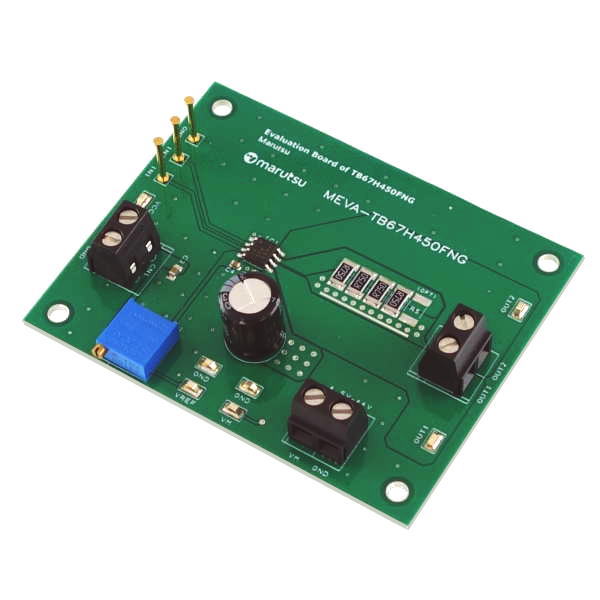

東芝デバイス&ストレージ社製のブラシ付きDCモーター用のドライバーIC「TB67H450FNG」のE-Pad面実装パッケージを実装した評価基板です。

GNDパターンとOUT1およびOUT2パターンを大きくとり、電流を流しやすくしています。ロジック入力端子とGND端子は、使いやすい入出力ピンにしています。参照電圧は、VRで調整可能です。各ノードで測定しやすいように測定ピンを配置しています。

TB67H450FNG は、PWMチョッパ方式のDCブラシモータドライバで、モータ出力部を1チャネル内蔵しています。
BiCDプロセスを採用し、出力耐圧50V、最大電流3.5Aを実現しています。

●TB67H450FNGの特長

  • DCモータ駆動用の汎用ブリッジドライバ
  • BiCDプロセスによるモノリシックIC
  • 駆動モータ数(ブラシ付きモータ):1
  • PWM定電流駆動、ダイレクトPWM駆動(制御)に対応
  • 正転 / 逆転 / ブレーキ / STOP (OFF、スタンバイ) の4モードに対応
  • 低オン抵抗(上下和=0.6Ω(標準)) の出力MOSFETを内蔵
  • 高耐圧+大電流駆動 (絶対最大定格、動作範囲を参照) を実現
  • 各種異常検出機能を内蔵:過熱検出 (TSD)、過電流検出 (ISD)、低電圧検出 (UVLO)
  • 内部回路動作用のVCCレギュレータを内蔵


【絶対最大定格(TB67H450FNG IC本体)】

出力電流3.5 A
電源電圧44 V
出力電圧
50 V


【ご注意】
※使用するに当たっては、熱的条件に十分注意してください。
※上記の最大定格は、IC単体での定格です。NL1911
