マルツは基板製造を確かな技術で
早く・安くご提供いたします。
お気軽にご相談ください。
基板製造

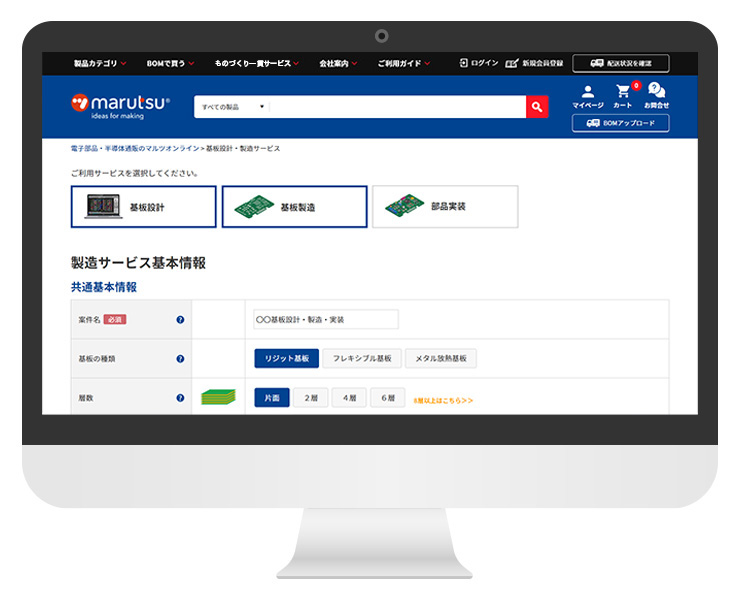

独自システムによりWEB上で簡単見積作成！
従来、時間がかかっていたお見積書作成がオンライン上で仕様を選択して頂くだけで、その場でお見積書を発行できます。ご注文の際は、ガーバーデーターなど必要データをアップロード頂くだけで、注文が完了し製造を開始することが可能となりました。

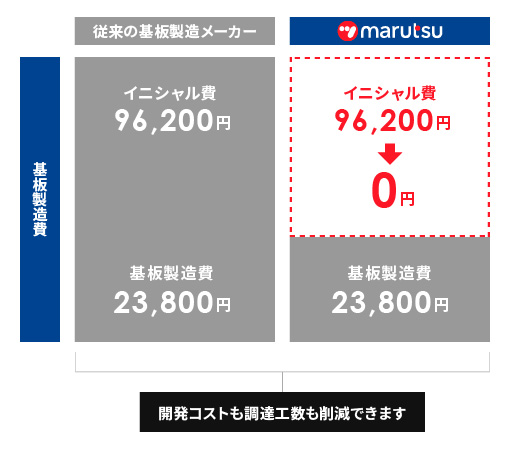

イニシャル費用（CAM編集費、フィルム費、シルク印刷費など）を大幅カット！
コストの安さと品質保証を両立
マルツエレックでは鉛フリーはんだレベラー、水溶性プリフラックスなど、環境に配慮した表面仕上げを行っており、ハロゲンフリー材での基板製造にも対応し、ご好評いただいております。
また、「 UL認定 / ISO9001 / ISO14001 」に準拠した基板製造工場・部品実装工場と提携、生産管理することで、徹底した品質管理を実現しております。
また、「 UL認定 / ISO9001 / ISO14001 」に準拠した基板製造工場・部品実装工場と提携、生産管理することで、徹底した品質管理を実現しております。
最短納期の目安
| 片面基板 | 最短稼働日数 2日［超特急］ |
|---|---|
| 両面基板 | 最短稼働日数 3日［超特急］ |
| 4層基板 | 最短稼働日数 4日［超特急］ |
| 6層基板 | 最短稼働日数 5日［超特急］ |
| 8層基板 | 最短稼働日数 5日［超特急］ |
| 10層基板 | 最短稼働日数 6日［超特急］ |
※上記は通常特急納期です。さらなる短納期をご希望のお客様は別途ご相談ください。
※ご提出データに不備・不足があった場合や製造仕様の条件によっては最短稼働日数にて対応できない場合がございます。
お見積り例
- 両面基板：100×100mm
- FR-4
- 鉛フリー
- 5枚
- リードタイム：6日
価格 20,700 円
- 4層基板：100×100mm
- FR-4
- 鉛フリー
- 5枚
- リードタイム：11日
価格 34,805 円
様々なタイプの基板の製造を承ります
フレキシブル基板
多層フレキ基板やリジッドフレキ基板は 難易度の高いプリント基板ですが、マルツエレックなら試作製造もできます。
ビルドアップ基板
マルツエレックではあらゆるビルドアップ基板の製作を行っています。
難易度が高い設計や仕様もマルツエレックにお任せください。
特殊基板
大手企業からスタートアップ、ベンチャー企業の エンジニアの皆様、設計思想にあった難易度が高い設計や仕様もマルツエレックにお任せください。
- メタルベース基板
- IVH基板
- インピーダンスコントロール基板
- 貫通樹脂埋め基板（Pad on Hole）
- 厚銅箔基板（大電流基板）
ご注文時に必要なデータ一覧
基板製造サービスに必要なデータ一覧
|
必須
ガーバーデータ |
RS-274X拡張ガーバーデータのみ製造対応 （ドリルデータ・ドリルリストを含む） 表面シルク層：*.GTO 表面レジスト層: *.GTS 表面パターン：*.GTL 内層(4層以上): *.INNER1 / *.INNER2 / *.INNERn 裏面パターン: *.GBL 裏面レジスト層: *.GBS 裏面シルク層: *.GBO 外形線: *.GML / *.GM1 |
|---|---|
|
必須
ドリルデーター |
ドリル: *.TXT / *.DRL |
|
任意
基板外形図 |
PDF型式：*.pdf（基板寸法、形状、および位置指定部品等の情報を記載ください。） |
|
任意
製造指示書 |
ファイル型式任意（製造時の指定・ご要望がある場合など、こちらのファイルからお知らせください。） |
※注文時に必要なデータをご準備できない場合も、まずは サポート窓口 にご相談ください。
製造仕様により以下の追加データが必要になる場合がございます

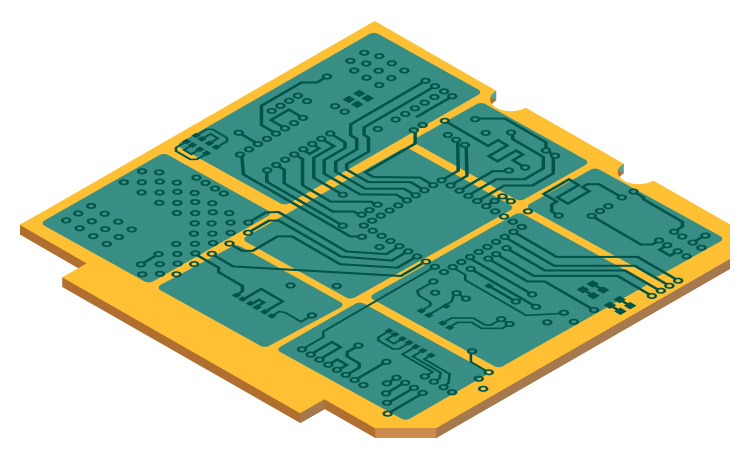

| 面付け編集サービス |
|

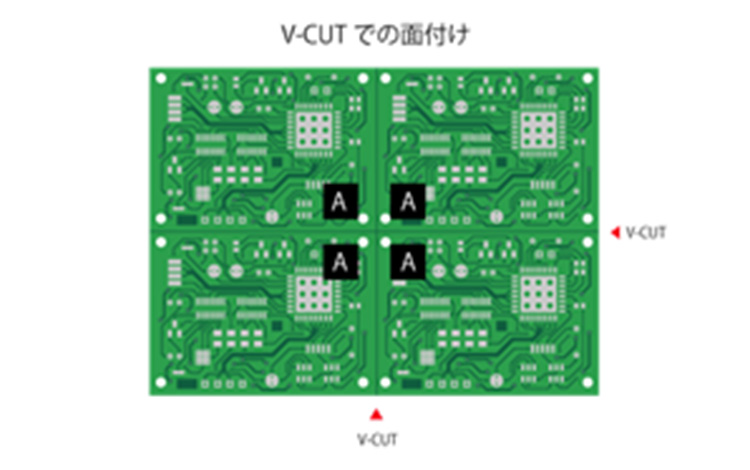

面付け編集サービスをご利用いただく場合、面付イメージ図が必須になります。 |
|---|---|---|
| ULマークあり |
|

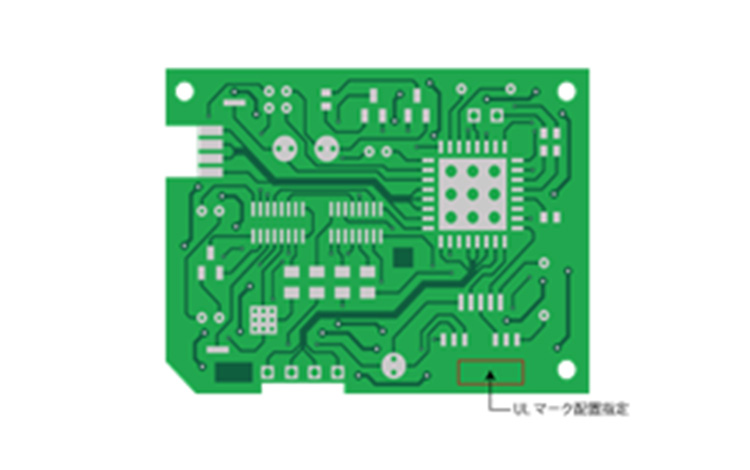

ULマークの配置場所を示した図面が必須になります。 |

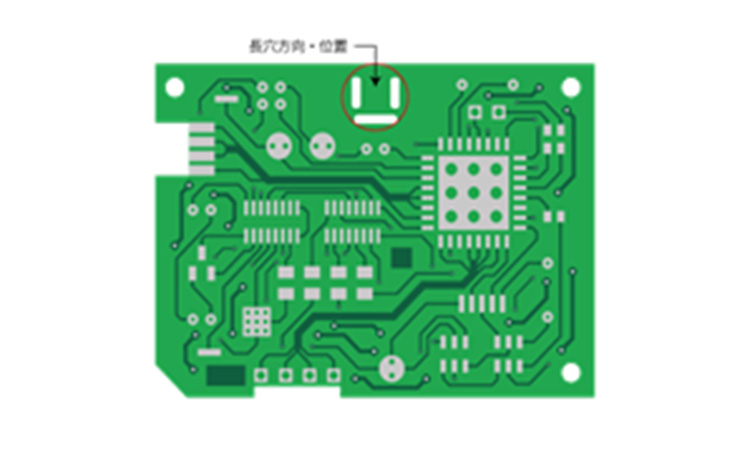

| 長穴あり |
|
長穴の位置、向きがわかる図面が必須になります。 |

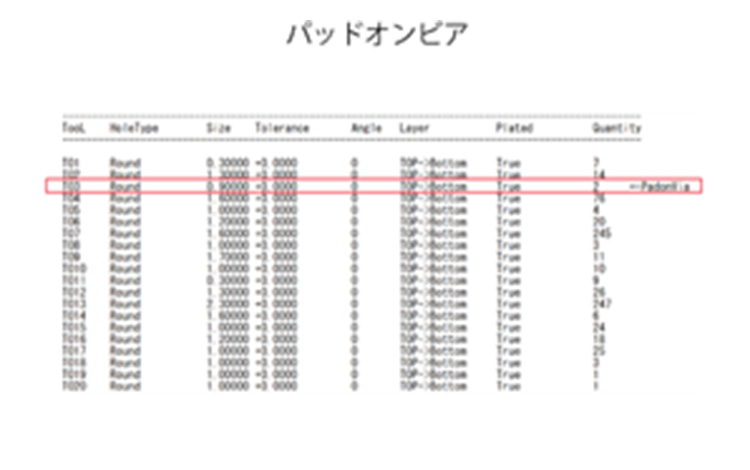

| パッドオンビアあり |
|
パッドオンビアを行う穴のツール番号を指示書が必須となります。 |
| 特性インピーダンスあり |
|
インピーダンスを行う配線のアパーチャ・L/S・層・Ω・インピーダンスの種類を指示書必須となります。 |
※注文時に必要なデータをご準備できない場合も、まずは サポート窓口 にご相談ください。
