基板設計・製造サービスの流れ

マルツエレック基板設計・製造サービスでは、下記の流れでサービスを承っております。

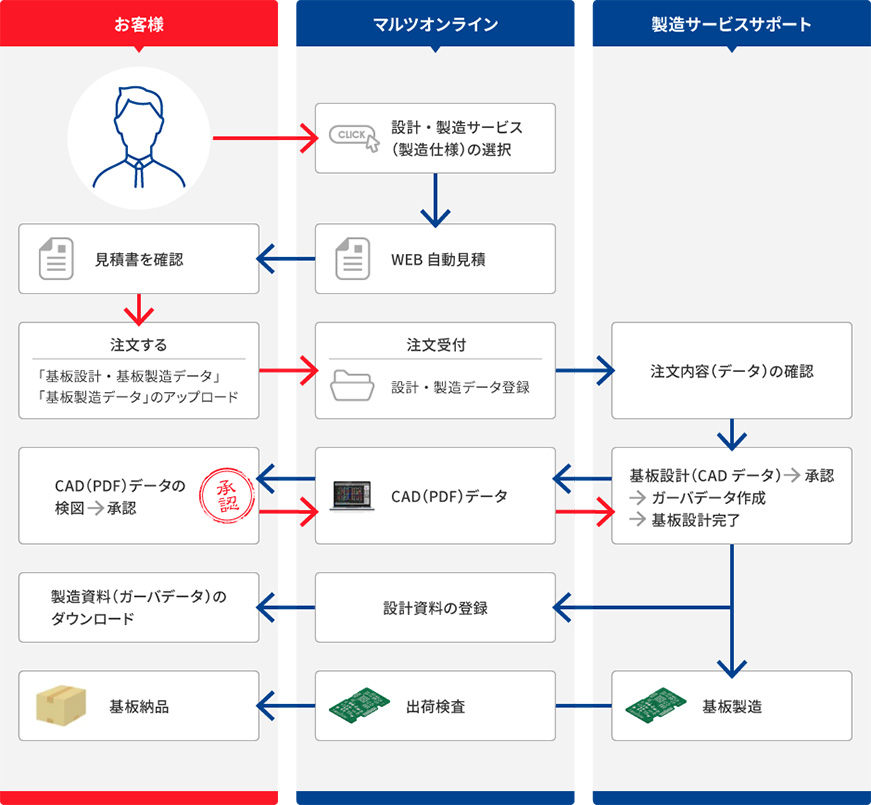

※基板設計のみでのサービスは行っておりません。

設計サービスに
必要なデータ一覧
回路図	必須	PDF形式
ネットリスト	任意	テキスト
BOM（部品表）	必須	CSV
部品データシート	任意	PDF形式　ご用意いただけない場合は、サポート窓口までお問い合わせください。
基板外形図	必須	PDF形式（基板寸法、形状、および位置指定部品等の情報を記載ください。）
設計指示書	任意	設計時の指定がある場合は、サポート窓口までご連絡頂けますようお願いいたします。

※注文時に必要なデータをご準備できない場合も、まずはサポート窓口にご相談ください。

基板製造サービスに
必要なデータ一覧
ガーバーデータ	必須	RS-274X拡張ガーバーデータのみ製造対応（ドリルデータ・ドリルリストを含む）
ドリルデーター	必須
基板外形図	必須	DF形式（基板寸法、形状、および位置指定部品等の情報を記載ください。）
製造指示書	任意	製造時の指定がある場合は、サポート窓口までご連絡頂けますようお願いいたします。

※注文時に必要なデータをご準備できない場合も、まずはサポート窓口にご相談ください。

製造仕様により以下の追加データが必要になる場合がございます

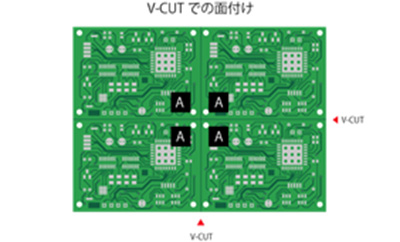

面付け編集サービス		面付け編集サービスをご利用いただく場合、面付イメージ図が必須になります。

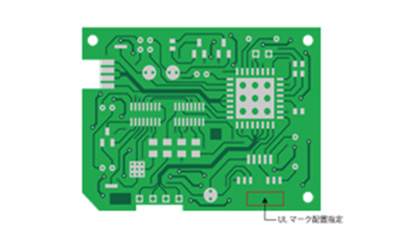

ULマークあり		ULマークの配置場所を示した図面が必須になります。

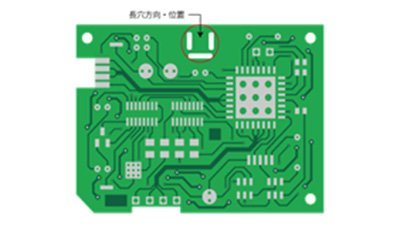

長穴あり		長穴の位置、向きがわかる図面が必須になります。

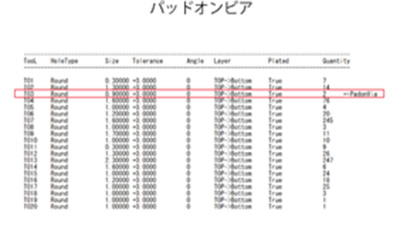

パッドオンビアあり		パッドオンビアを行う穴のツール番号を指示書が必須となります。

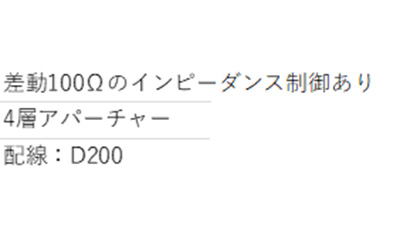

特性インピーダンスあり		インピーダンスを行う配線のアパーチャ・L/S・層・Ω・インピーダンスの種類を指示書必須となります。

※注文時に必要なデータをご準備できない場合も、まずはサポート窓口にご相談ください。

基板製造サービスの流れ

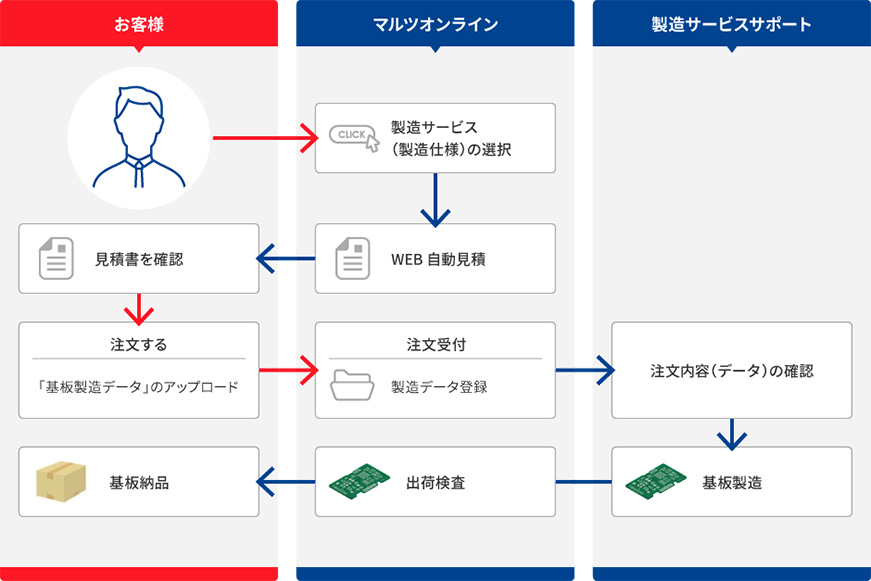

マルツエレック基板製造サービスでは、下記の流れでサービスを承っております。

基板製造サービスに
必要なデータ一覧
ガーバーデータ	必須	RS-274X拡張ガーバーデータのみ製造対応（ドリルデータ・ドリルリストを含む）
ドリルデーター	必須
基板外形図	必須	DF形式（基板寸法、形状、および位置指定部品等の情報を記載ください。）
製造指示書	任意	製造時の指定がある場合は、サポート窓口までご連絡頂けますようお願いいたします。

※注文時に必要なデータをご準備できない場合も、まずはサポート窓口にご相談ください。

製造仕様により以下の追加データが必要になる場合がございます
面付け編集サービス		面付け編集サービスをご利用いただく場合、面付イメージ図が必須になります。
ULマークあり		ULマークの配置場所を示した図面が必須になります。
長穴あり		長穴の位置、向きがわかる図面が必須になります。
パッドオンビアあり		パッドオンビアを行う穴のツール番号を指示書が必須となります。
特性インピーダンスあり		インピーダンスを行う配線のアパーチャ・L/S・層・Ω・インピーダンスの種類を指示書必須となります。
